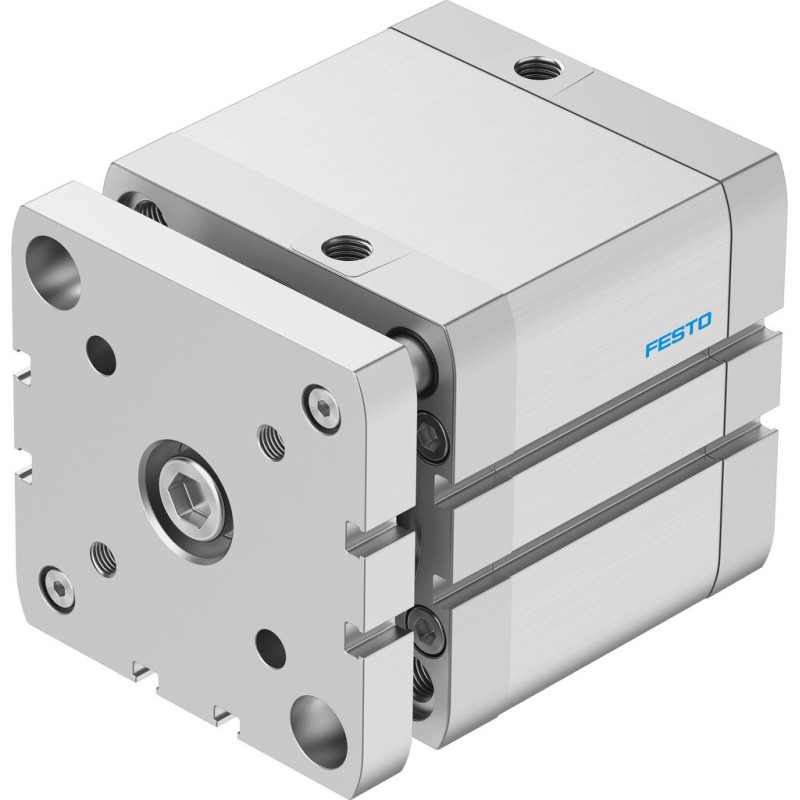

Siłownik kompaktowy ADNGF-63-40-PPS-A (574054) serii ADNGF - Festo OT-FESTO033530

zoom_in

Dane techniczne

Dane techniczne

Amortyzacja samonastawna amortyzacja pneumatyczna w położeniu końcowym
Ciężar dodatkowy na 10 mm skoku 72 g
Ciężar podstawowy dla 0 mm skoku 915 g
Ciśnienie robocze 1.4 ... 10 bar
Ciśnienie robocze MPa 0.14 ... 1 MPa
Dodatkowy współczynnik przemieszczanej masy własnej na 10 mm skoku 29 g
Długość amortyzacji 7 mm
Klasa odporności na korozję CRC 2 – Średnia odporność na korozję
Konstrukcja TłokTłoczyskoKorpus z profilu aluminiowego
Maks. energia uderzenia w położeniach końcowych 4.8 J
Materiał pokrywy Aluminium, Anodowanie
Materiał rury siłownika Stop aluminium, Anodowany
Materiał tłoczyska Stal wysokostopowa
Materiał uszczelnień TPE-U(PUR)
Medium robocze Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Pozycja zabudowy Dowolna
Przemieszczana masa własna przy 0 mm skoku 373 g
Przyłącza pneumatyczne G1/8
Siła teoretyczna przy 0,6 Mpa (6 bar, 87 psi), powrót 1 750 N
Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), wysunięcie 1 870 N
Skok 40 mm
Średnica tłoka 63 mm
Sygnalizacja położenia Przy pomocy czujników
Temperatura otoczenia -20 ... 80 °C
Tryb pracy Dwustronnego działania
Uwaga dotycząca materiałów Zgodne z RoHS
Uwagi odnośnie medium roboczego Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
W oparciu o normę ISO 21287
Zabezpieczenie przed obrotem/prowadzenie Prowadnice z płytką spinającą
Zgodność z PWIS VDMA24364-B1/B2-L

Opis produktu

Siłownik kompaktowy ADNGF-63-40-PPS-A (574054) serii ADNGF od Festo

Opis konstrukcji i działania

ADNGF-63-40-PPS-A to kompaktowy siłownik pneumatyczny z serii ADNGF, zaprojektowany do precyzyjnego przesuwu w ograniczonych przestrzeniach. Dzięki solidnej konstrukcji i kompatybilności z popularnymi układami montażowymi, zapewnia stabilny ruch, powtarzalność oraz łatwą integrację z systemami sterowania. Wersja PPS sugeruje możliwość współpracy z sensorami pozycji, co ułatwia monitorowanie ruchu w procesie automatyzacji.

Zastosowanie

Precyzyjne przesuwanie elementów w ciasnych wnękach i na ograniczonych torach prowadnic
Automatyzacja montażu, pakowania i sortowania w liniach produkcyjnych

Cechy charakterystyczne

Kompaktowy korpus i niski profil
Łatwy montaż i integracja z istniejącymi układami pneumatycznymi
Powtarzalny ruch i wysoka trwałość w standardowych warunkach przemysłowych
Możliwość konfiguracji z dodatkowymi sensorami i sygnałami pozycyjnymi

Dane techniczne

Dlaczego warto wybrać ten model?

Kompaktowy design umożliwia instalację w ograniczonej przestrzeni
Wysoka powtarzalność ruchu przekładająca się na stabilność procesu
Łatwa integracja z systemami sterowania i transportu
Renomowana seria ADNGF zapewniająca wsparcie producenta i dostępność części

FAQ

Czy ten siłownik ma wersje z sensorami PPS?

Wersje ADNGF mogą oferować różne opcje sensorowe, w tym potencjalnie PPS. Aby potwierdzić dostępność konkretnej konfiguracji dla ADNGF-63-40-PPS-A, sprawdź specyfikację techniczną producenta lub skontaktuj się ze sprzedażą.

Jakie są typowe zastosowania ADNGF-63-40-PPS-A?

Siłownik ten znajduje zastosowanie w precyzyjnym przesuwie elementów, automatyzacji procesów montażowych i pozycjonowaniu w ograniczonych przestrzeniach. Wymagania środowiska powinny być dopasowane do rekomendowanych parametrów producenta.
