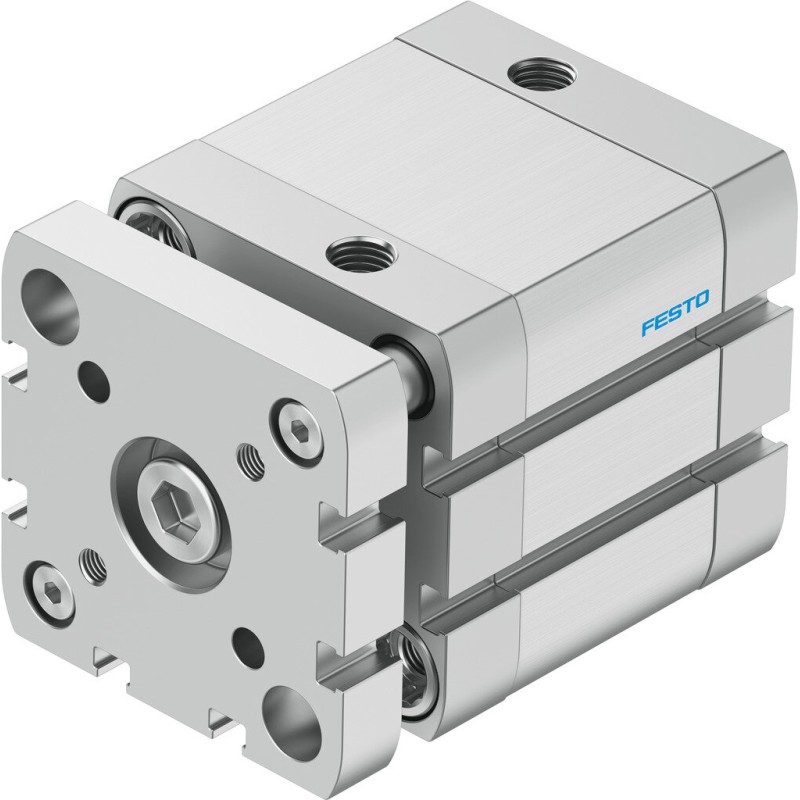

Siłownik kompaktowy ADNGF-50-25-PPS-A (574043) serii ADNGF - Festo OT-FESTO033519

zoom_in

Dane techniczne

Dane techniczne

Amortyzacja samonastawna amortyzacja pneumatyczna w położeniu końcowym
Ciężar dodatkowy na 10 mm skoku 64 g
Ciężar podstawowy dla 0 mm skoku 687 g
Ciśnienie robocze 1.4 ... 10 bar
Ciśnienie robocze MPa 0.14 ... 1 MPa
Dodatkowy współczynnik przemieszczanej masy własnej na 10 mm skoku 29 g
Długość amortyzacji 6 mm
Klasa odporności na korozję CRC 2 – Średnia odporność na korozję
Konstrukcja TłokTłoczyskoKorpus z profilu aluminiowego
Maks. energia uderzenia w położeniach końcowych 2.8 J
Materiał pokrywy Aluminium, Anodowanie
Materiał rury siłownika Stop aluminium, Anodowany
Materiał tłoczyska Stal wysokostopowa
Materiał uszczelnień TPE-U(PUR)
Medium robocze Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Pozycja zabudowy Dowolna
Przemieszczana masa własna przy 0 mm skoku 287 g
Przyłącza pneumatyczne G1/8
Siła teoretyczna przy 0,6 Mpa (6 bar, 87 psi), powrót 1 057 N
Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), wysunięcie 1 178 N
Skok 25 mm
Średnica tłoka 50 mm
Sygnalizacja położenia Przy pomocy czujników
Temperatura otoczenia -20 ... 80 °C
Tryb pracy Dwustronnego działania
Uwaga dotycząca materiałów Zgodne z RoHS
Uwagi odnośnie medium roboczego Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
W oparciu o normę ISO 21287
Zabezpieczenie przed obrotem/prowadzenie Prowadnice z płytką spinającą
Zgodność z PWIS VDMA24364-B1/B2-L

Opis produktu

Siłownik kompaktowy ADNGF-50-25-PPS-A serii ADNGF firmy Festo to kompaktowy napęd pneumatyczny o wysokiej precyzji i łatwej integracji w ograniczonych przestrzeniach. Dzięki niezawodności i standardom Festo, zapewnia powtarzalne ruchy w zastosowaniach przemysłowych.

Opis konstrukcji i działania

Siłownik ADNGF-50-25-PPS-A to kompaktowy siłownik pneumatyczny zaprojektowany do precyzyjnych ruchów liniowych w ograniczonych przestrzeniach. Wykorzystuje sprężone powietrze do wytwarzania siły, co zapewnia szybkie reakcje i powtarzalne pozycjonowanie w układach automatyki. Jego konstrukcja umożliwia łatwy montaż na maszynach i łatwą integrację z istniejącymi układami pneumatycznymi.

Wykonanie serii ADNGF gwarantuje trwałość i długą żywotność w wymagających warunkach pracy, a standardowe interfejsy umożliwiają bezproblemową konfigurację i konserwację.

Zastosowanie

Automatyka przemysłowa i linie montażowe – precyzyjny ruch w ograniczonych przestrzeniach
Montaż, obsługa i testy komponentów w liniach produkcyjnych
Pakowanie, sortowanie i obsługa materiałów w procesach logistycznych

Cechy charakterystyczne

Kompaktowy design umożliwiający montaż w miejscach o ograniczonej przestrzeni
Powtarzalność ruchu i precyzyjne prowadzenie osi
Standardowe złącza pneumatyczne i łatwość integracji z istniejącymi układami

Dlaczego warto wybrać ten model?

Kompaktowy rozmiar ułatwia implementację w małych maszynach i liniach produkcyjnych
Seria ADNGF zapewnia sprawdzoną niezawodność i trwałość
Łatwa integracja z istniejącymi układami pneumatycznymi i sterownikami
Wszechstronne zastosowania w przemyśle produkcyjnym

FAQ

Jak dobrać siłownik ADNGF-50-25-PPS-A do aplikacji?

Aby dobrać siłownik do aplikacji, należy określić wymaganą siłę, skok osi, kierunek ruchu oraz dostępne ciśnienie zasilania. Sprawdź także kompatybilność z istniejącymi złączami montażowymi i sterownikami pneumatycznymi Festo. W razie wątpliwości warto odwołać się do dokumentacji serii ADNGF.

Czy ten model jest kompatybilny z standardowymi układami pneumatycznymi?

Tak, ADNGF-50-25-PPS-A został zaprojektowany z myślą o łatwej integracji z typowymi układami pneumatycznymi i złączami montażowymi. Aby zapewnić poprawne działanie, używaj odpowiednich akcesoriów montażowych zgodnych z dokumentacją techniczną Festo.

Cena netto /szt.

1085,04 zł

Cena brutto / szt.

1334,60 zł
