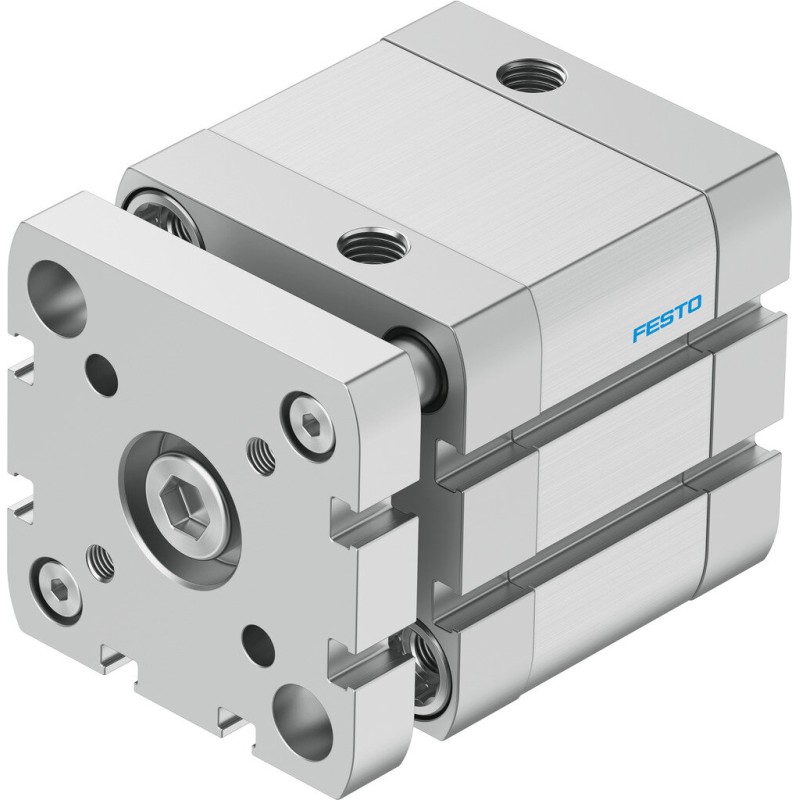

Siłownik kompaktowy ADNGF-50-20-PPS-A (574042) serii ADNGF - Festo OT-FESTO033518

zoom_in

Dane techniczne

Dane techniczne

Amortyzacja samonastawna amortyzacja pneumatyczna w położeniu końcowym
Ciężar dodatkowy na 10 mm skoku 64 g
Ciężar podstawowy dla 0 mm skoku 687 g
Ciśnienie robocze 1.4 ... 10 bar
Ciśnienie robocze MPa 0.14 ... 1 MPa
Dodatkowy współczynnik przemieszczanej masy własnej na 10 mm skoku 29 g
Długość amortyzacji 6 mm
Klasa odporności na korozję CRC 2 – Średnia odporność na korozję
Konstrukcja TłokTłoczyskoKorpus z profilu aluminiowego
Maks. energia uderzenia w położeniach końcowych 2.8 J
Materiał pokrywy Aluminium, Anodowanie
Materiał rury siłownika Stop aluminium, Anodowany
Materiał tłoczyska Stal wysokostopowa
Materiał uszczelnień TPE-U(PUR)
Medium robocze Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Pozycja zabudowy Dowolna
Przemieszczana masa własna przy 0 mm skoku 287 g
Przyłącza pneumatyczne G1/8
Siła teoretyczna przy 0,6 Mpa (6 bar, 87 psi), powrót 1 057 N
Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), wysunięcie 1 178 N
Skok 20 mm
Średnica tłoka 50 mm
Sygnalizacja położenia Przy pomocy czujników
Temperatura otoczenia -20 ... 80 °C
Tryb pracy Dwustronnego działania
Uwaga dotycząca materiałów Zgodne z RoHS
Uwagi odnośnie medium roboczego Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
W oparciu o normę ISO 21287
Zabezpieczenie przed obrotem/prowadzenie Prowadnice z płytką spinającą
Zgodność z PWIS VDMA24364-B1/B2-L

Opis produktu

Siłownik kompaktowy ADNGF-50-20-PPS-A od Festo

Siłownik kompaktowy ADNGF-50-20-PPS-A od Festo łączy oszczędność miejsca z precyzyjnym ruchem, co czyni go idealnym wyborem do zautomatyzowanych linii i ograniczonych przestrzeni. Wysoka powtarzalność i solidna konstrukcja zapewniają niezawodność w przemyśle.

Opis konstrukcji i działania

Siłownik ADNGF to kompaktowy cylinder dwustronny należący do serii ADNGF. Dzięki krótkiej zabudowie oraz wytrzymałej obudowie, umożliwia precyzyjne wysuwanie i cofanie w ograniczonych przestrzeniach. Model ADNGF-50-20-PPS-A ma średnicę 50 mm i skok 20 mm, co czyni go odpowiednim do zastosowań wymagających krótkich, powtarzalnych ruchów i szybkiej cykliczności.

Zastosowanie

Automatyka maszyn i linie montażowe
Procesy pakowania i obsługi na linii produkcyjnej

Cechy charakterystyczne

Kompaktowa konstrukcja (średnica 50 mm) i krótki skok (20 mm) umożliwiają montaż w ograniczonych przestrzeniach
Solidna konstrukcja i powtarzalność ruchu charakterystyczna dla serii ADNGF
Wersja ADNGF-50-20-PPS-A w ofercie Festo zapewnia zgodność z popularnymi interfejsami montażowymi

Dane techniczne

Producent: Festo
Seria: ADNGF
Średnica cylindra: 50 mm
Skok: 20 mm
Model: ADNGF-50-20-PPS-A

Dlaczego warto wybrać ten model?

Kompaktowa konstrukcja idealna dla ograniczonych przestrzeni montażowych
Renoma i wsparcie techniczne Festo przy projektowaniu i serwisie systemów pneumatycznych
Powtarzalność ruchu i trwałość niezbędne w codziennych operacjach przemysłowych
Łatwa integracja z istniejącymi układami pneumatycznymi i standardowymi interfejsami montażowymi

FAQ

Jak dopasować siłownik ADNGF-50-20-PPS-A do konkretnej aplikacji?

Aby dopasować komponent, należy uwzględnić parametry ruchu: średnicę, skok, obciążenie i prędkość. W razie wątpliwości skonsultuj specyfikacje techniczne Festo lub skontaktuj się z naszym wsparciem technicznym.

Czy ten model jest gotowy do montażu z czujnikami pozycji?

Model ADNGF-50-20-PPS-A należy weryfikować pod kątem dostępnych opcji sensorów i konfiguracji. Sprawdź specyfikację producenta lub skonsultuj się z działem wsparcia technicznego.

Cena netto /szt.

1068,30 zł

Cena brutto / szt.

1314,01 zł
