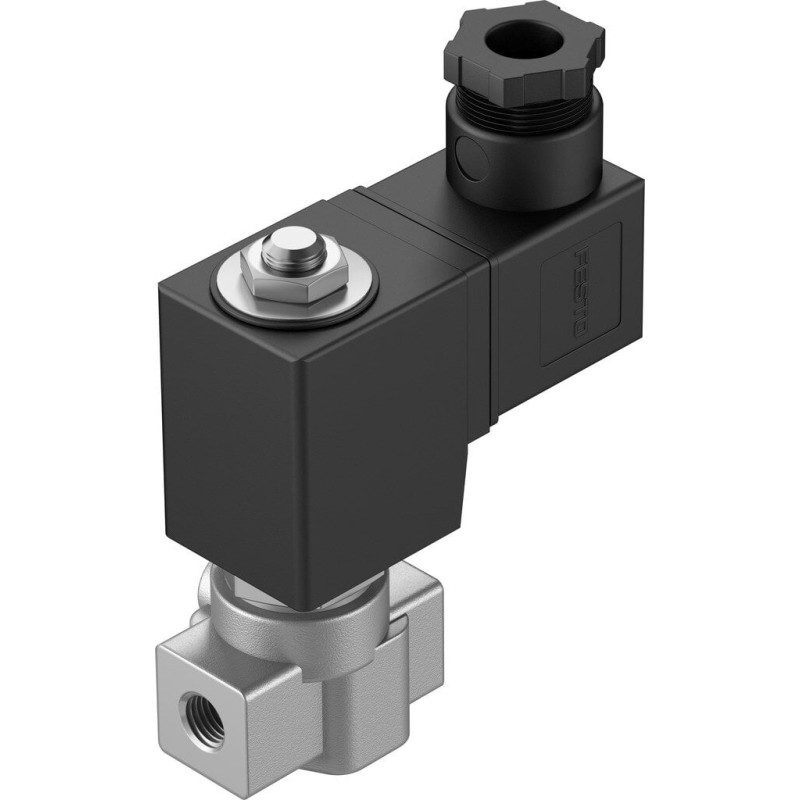

Elektrozawór odcinający VZWD-L-M22C-M-N18-25-V-3AP4-22 (1492051), Festo OT-FESTO037345

zoom_in

Dane techniczne

Dane techniczne

Charakterystyka cewki 230 V AC: 50/60 Hz, moc przełączana 18 VA, moc podtrzymania 15 VA
Ciśnienie medium 0 ... 22 bar
Ciśnienie znamionowe zaworu procesowego 100
Czas pracy ciągłej 100 %
Czas przełączania przy wyłączaniu 18 ms
Czas przełączania przy włączaniu 20 ms
Dopuszczalne wahania napięcia +/- 10 %
Funkcja zaworu 2/2 zamknięty, monostabilny
Kierunek przepływu Jednokierunkowy
Klasa izolacji F
Klasa odporności na korozję CRC 3 – Wysoka odporność na korozję
Konstrukcja bezpośrednio sterowany zawór gniazdowy
Maks. lepkość 22 mm2/s
Materiał obudowy Stal wysokostopowa, nierdzewna
Materiał uszczelnień FPM
Medium Sprężone powietrze wg ISO8573-1:2010 [7:4:4], Gazy obojętne, Olej mineralny, Woda, ciecze obojętne, Inne media na zapytanie
Normalny przepływ nominalny 170 l/min
Nr kat. OT-FESTO037345
Numer materiału dla obudowy 1.4305
Pomocnicze ręczne uruchamianie Brak
Pozycja montażowa dowolny
Pozycja zabudowy Dowolna
Przepływ Kv 0.16 m3/h
Przyłącze elektryczne Schemat podłączenia typu A wg EN175301-803, Wtyczka, Wg EN 175301-803, Czworokątna konstrukcja
Przyłącze zaworu procesowego 1/8 NPT
Rodzaj sterowania Bezpośredni
Rodzaj uszczelnienia miękki
Różnica ciśnień 0 bar
Sposób kasowania Sprężyna mechaniczna
Sposób montażu Zabudowa w linii
Sposób uruchomienia Elektryczny
Stopień ochrony IP65
Temperatura medium -10 ... 80 °C
Temperatura otoczenia -10 ... 35 °C
Typ mocowania Instalacja na przewodach
Uwaga dotycząca materiałów Zawierają substancje PWIS, Zgodne z RoHS
Waga produktu 500 g
Wielkość nominalna 2.5 mm
Zakres przecieku zgodny z EN 12266-1 A
Znak CE (patrz deklaracja zgodności) Wg dyrektywy EU dla niskich napięć

Opis produktu

Idealny do wysokiego zakresu ciśnienia z niskim natężeniem przepływu: Sterowany bezpośrednio elektrozawór VZWD może pracować bez ciśnienia różnicowego do 90 bar, nawet w zamkniętych obiegach mediów. Dlatego optymalnie nadaje się do zastosowań wysokociśnieniowych i związanych z dozowaniem.Duży zakres ciśnieniaBezpośrednio sterowany zawór gniazdowyNie jest wymagana różnica ciśnieńMożliwe też zastosowanie w technice podciśnieniowejDane techniczneKonstrukcjabezpośrednio sterowany zawór gniazdowySposób uruchamianiaelektrycznieSposób uszczelnieniamiękkiPozycja montażudowolnyTyp mocowaniaInstalacja na przewodachPrzyłącze zaworu procesowego1/8 NPTPrzyłącze elektryczneKształt AŚrednica nominalna2.5 mmFunkcja zaworu2/2 zamknięty monostabilnyPomocnicze sterowanie ręcznebrakKierunek przepływujednokierunkowyMediumSprężone powietrze wg ISO 8573-1:2010 [7:4:4]Ciśnienie nominalne zaworu armaturowego PN100Różnica ciśnienia0 MPaRóżnica ciśnienia0 barRóżnica ciśnienia0 psiParametry cewki230 V AC: 50/60 Hz, pobór mocy przy załączaniu 18,0 VA, moc podtrzymania 15,0 VAKlasa materiału izolującegoFDopuszczalne wahania napięcia+/- 10 %Czas pracy ciągłej100%Sposób powrotusprężyna mechanicznaRodzaj sterowaniabezpośrednieSymbol00992979Ciśnienie medium0 MPaCiśnienie medium0 barCiśnienie medium0 psiMaks. lepkość22 mm²/sTemperatura medium-10 degCTemperatura otoczenia-10 degCWielkość nieszczelności wg EN 12266-1APrzepływ Kv0.16 m³/hNormalny przepływ nominalny (znormalizowany zgodnie z DIN 1343)170 l/minCzas włączania20 msCzas wyłączania18 msInformacja o materiałachZgodność z dyrektywą RoHSZgodność z LABSVDMA24364-strefa IIIMateriał obudowyStal wysokostopowa nierdzewnaNumer materiału obudowy1.4305Materiał uszczelnieńFPMWaga produktu500 gZnak CE (patrz deklaracja zgodności)Zgodnie z dyrektywą niskonapięciową UEZnak UKCA (patrz deklaracja zgodności)wg przepisów UK dot. urządzeń elektrycznychStopień ochronyIP65Klasa odporności korozyjnej wg normy Festo3 - silne obciążenie korozyjne

Cena netto /szt.

646.58 zł

Cena brutto / szt.

795.29 zł
