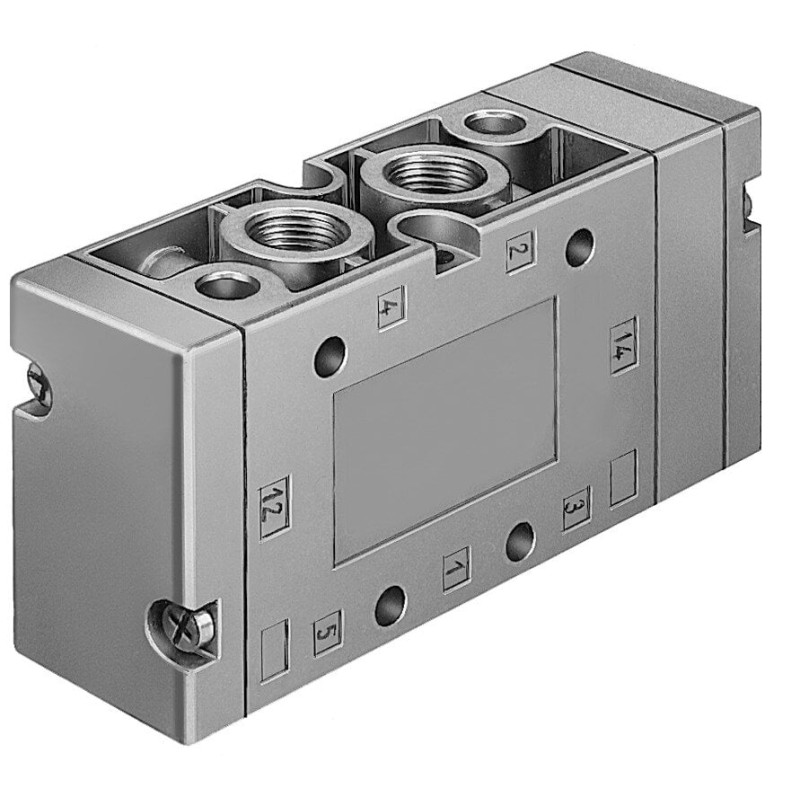

Zawór pneumatyczny VL-5/3B-3/8-B-EX (536054) - Festo OT-FESTO010839

zoom_in

Dane techniczne

Dane techniczne

ATEX-Kategoria Gaz II 2G
ATEX-Kategoria Pył II 2D
Ciśnienie pilota 3 ... 10 bar
Ciśnienie pilota Mpa 0.3 ... 1 MPa
Ciśnienie robocze -0.9 ... 10 bar
Ciśnienie robocze MPa -0.09 ... 1 MPa
Czas przełączania powrotnego 78 ms
Czas przełączania przy wyłączaniu 28 ms
Czas przełączania przy włączaniu 7 ms
Ex-Ochrona przeciwwybuchowa Gaz Ex h IIC T4 Gb
Ex-Ochrona przeciwwybuchowa Pył Ex h IIIC T130°C Db
Ex-Temperatura otoczenia -10°C <= Ta <= +60°C
Funkcja odpowietrzenia Możliwość dławienia
Funkcja zaworu 5/3 zasilony
Kierunek przepływu Rewersyjny
Klasa odporności na korozję CRC 1 – Niska odporność na korozję
Konstrukcja Zawór tłoczkowo-suwakowy
Maks. częstotliwość przełączania 3 Hz
Materiał obudowy Aluminium-odlew ciśnieniowy
Materiał uszczelnień NBR
Medium dla pilotów Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Medium robocze Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Normalny przepływ nominalny 2 600 l/min
Pomocnicze ręczne uruchamianie Brak
Pozycja zabudowy Dowolna
Przekrycie Positive overlap
Przyłącze pneumatyczne 1 G3/8
Przyłącze pneumatyczne 2 G3/8
Przyłącze pneumatyczne 3 G3/8
Przyłącze pneumatyczne 4 G3/8
Przyłącze pneumatyczne 5 G3/8
Przyłącze zasilania pilota 12 G1/8
Przyłącze zasilania pilota 14 G1/8
Raster 41 mm
Rodzaj sterowania Bezpośredni
Rodzaj uszczelnienia Miękkie
Sposób kasowania Sprężyna mechaniczna
Sposób montażu Przy pomocy otworów przelotowych
Sposób uruchomienia Pneumatyczny
Szerokość zabudowy 40 mm
Temperatura medium -10 ... 60 °C
Temperatura otoczenia -10 ... 60 °C
Temperatura przechowywania -40 ... 60 °C
Uwaga dotycząca materiałów Zgodne z RoHS
Uwagi odnośnie medium roboczego Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Waga produktu 680 g
Wielkość nominalna 12 mm
Zasilanie pneum. pilotów Zewnętrzne
Znak CE (patrz deklaracja zgodności) Wg dyrektywy EU-Ochrona Ex - (ATEX)

Opis produktu

Zawór pneumatyczny VL-5/3B-3/8-B-EX firmy Festo to niezawodne rozwiązanie do precyzyjnego sterowania siłownikami w układach pneumatycznych, także w strefach wybuchowych. Dzięki konfiguracji 5/3 i wysokiej jakości wykonania, zapewnia szybkie i powtarzalne cykle pracy w trudnych warunkach.

Opis konstrukcji i działania

VL-5/3B-3/8-B-EX to zawór pneumatyczny 5/3, zaprojektowany do sterowania przepływem powietrza w układach z trzema pozycjami. Wersja EX zapewnia ochronę przeciwwybuchową, co czyni go odpowiednim do zastosowań w środowiskach o podwyższonym ryzyku zapłonu. Zintegrowane mechanizmy umożliwiają precyzyjne przełączanie między pozycjami, co przekłada się na stabilne i powtarzalne ruchy siłowników.

Zastosowanie

Sterowanie cylindra pneumatycznego w układach 5/3 w procesach przemysłowych
Automatyka maszyn i linii produkcyjnych w strefach EX (z zabezpieczeniami przeciwwybuchowymi)
Systemy pakowania, obróbki i montażu wymagające niezawodnego działanie i precyzyjnego sterowania

Cechy charakterystyczne

Konfiguracja 5/3 — pięć portów, trzy położenia
Zabezpieczenie przeciwwybuchowe EX
Kompaktowa konstrukcja ułatwiająca integrację w istniejących instalacjach
Wysoka trwałość i precyzyjny charakter przepływu powietrza

Dane techniczne

Model: VL-5/3B-3/8-B-EX
Producent: Festo
ID produktu: 217763
Nazwa produktu: Zawór pneumatyczny VL-5/3B-3/8-B-EX (536054) - Festo

Dlaczego warto wybrać ten model?

Zabezpieczenie EX umożliwia bezpieczne stosowanie w strefach zagrożonych wybuchem
Precyzyjne i szybkie sterowanie przepływem powietrza gwarantuje powtarzalność cykli
Kompaktowa konstrukcja ułatwia integrację z istniejącymi układami
Wysoka jakość wykonania i solidne komponenty od renomowanego producenta
Łatwa konserwacja i dostępność akcesoriów montażowych

FAQ

Czy VL-5/3B-3/8-B-EX nadaje się do zastosowań w strefach EX?

Tak, wersja EX zapewnia ochronę przeciwwybuchową i jest przeznaczona do zastosowań w strefach zagrożonych wybuchem. Należy jednak upewnić się, że całe układy i używane osprzętowanie spełniają odpowiednie normy i certyfikaty dla danej strefy.

Czy potrzebuję specjalnego zasilania lub sterownika do tego zaworu?

Jako zawór pneumatyczny, VL-5/3B-3/8-B-EX wymaga odpowiedniego źródła sprężonego powietrza oraz układu sterowania (np. pilota elektrycznego). Konkretne wymagania zależą od konfiguracji systemu; w razie wątpliwości warto skonsultować się ze wsparciem technicznym.

Cena netto /szt.

1622.88 zł

Cena brutto / szt.

1996.14 zł
