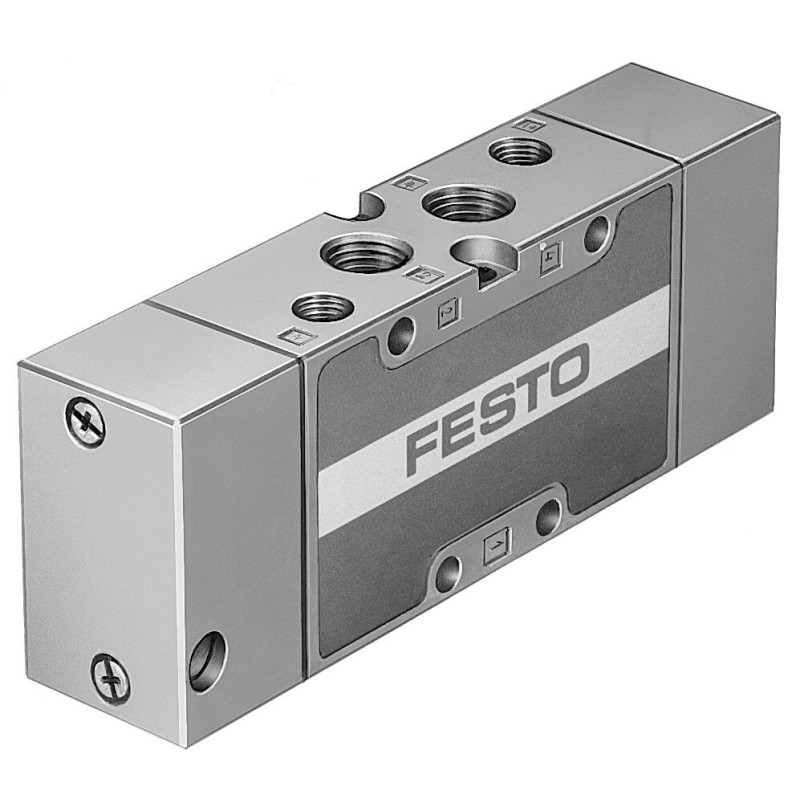

Zawór pneumatyczny VL-5/3E-1/4-B (14297) - Festo OT-FESTO010841

zoom_in

Dane techniczne

Dane techniczne

Ciśnienie pilota 3 ... 10 bar
Ciśnienie pilota Mpa 0.3 ... 1 MPa
Ciśnienie robocze -0.9 ... 10 bar
Ciśnienie robocze MPa -0.09 ... 1 MPa
Czas przełączania powrotnego 35 ms
Czas przełączania przy wyłączaniu 26 ms
Czas przełączania przy włączaniu 6 ms
Funkcja odpowietrzenia Możliwość dławienia
Funkcja zaworu 5/3 odpowietrzony
Kierunek przepływu Rewersyjny
Klasa odporności na korozję CRC 1 – Niska odporność na korozję
Konstrukcja Zawór tłoczkowo-suwakowy
Maks. częstotliwość przełączania 3 Hz
Materiał obudowy Aluminium-odlew ciśnieniowy
Materiał uszczelnień NBR
Medium dla pilotów Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Medium robocze Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Normalny przepływ nominalny 1 600 l/min
Pomocnicze ręczne uruchamianie Brak
Pozycja zabudowy Dowolna
Przekrycie Positive overlap
Przyłącze pneumatyczne 1 G1/4
Przyłącze pneumatyczne 2 G1/4
Przyłącze pneumatyczne 3 G1/4
Przyłącze pneumatyczne 4 G1/4
Przyłącze pneumatyczne 5 G1/4
Przyłącze zasilania pilota 12 G1/8
Przyłącze zasilania pilota 14 G1/8
Raster 33 mm
Rodzaj sterowania Bezpośredni
Rodzaj uszczelnienia Miękkie
Sposób kasowania Sprężyna mechaniczna
Sposób montażu Na listwie PR, Przy pomocy otworów przelotowych, Do wyboru:
Sposób uruchomienia Pneumatyczny
Szerokość zabudowy 32 mm
Temperatura medium -10 ... 60 °C
Temperatura otoczenia -10 ... 60 °C
Temperatura przechowywania -40 ... 60 °C
Uwaga dotycząca materiałów Zgodne z RoHS
Uwagi odnośnie medium roboczego Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Waga produktu 375 g
Wartość-b 0.38
Wartość-C 6.35 l/sbar
Wielkość nominalna 10 mm
Zasilanie pneum. pilotów Zewnętrzne

Opis produktu

Sterowany elektromagnetycznie zawór VL-5/3E-1/4-B od Festo zapewnia precyzyjne sterowanie układami pneumatycznymi w kompaktowej formie, łącząc trwałość marki z łatwością instalacji. Doskonały wybór do linii produkcyjnych i automatów, gdzie liczy się niezawodność i szybka reakcja.

Opis konstrukcji i działania

Zawór VL-5/3E-1/4-B to pneumatyczny zawór sterowany elektromagnetycznie, zaprojektowany do precyzyjnego sterowania układami sprężonego powietrza. Konfiguracja 5/3E (5 portów, 3-pozycyjny) zapewnia elastyczne kierowanie powietrza do siłowników i funkcjonalności w złożonych układach automatyki.

Zastosowanie

Sterowanie silnikami i siłownikami w liniach produkcyjnych
Automatyzacja manipulatorów i etapów pakowania

Cechy charakterystyczne

Kompaktowa konstrukcja ułatwia integrację w ciasnych szafach sterowniczych
Porty przyłączeniowe 1/4" B zapewniają szeroką kompatybilność z standardowymi przewodami i złączkami
Renoma producenta Festo gwarantuje wysoką jakość i dostępność części zamiennych

Dane techniczne

Konfiguracja zaworu: VL-5/3E
Liczba portów: 5
Pozycje: 3
Porty przyłączeniowe: 1/4" B
Producent: Festo
Nazwa produktu: Zawór pneumatyczny VL-5/3E-1/4-B

Dlaczego warto wybrać ten model?

Gwarancja jakości i szerokie wsparcie techniczne od Festo
Kompaktowy rozmiar i standardowe porty 1/4" B ułatwiają integrację w istniejących układach
Konfiguracja 5/3E zapewnia wszechstronne możliwości sterowania układami pneumatycznymi
Solidna konstrukcja przystosowana do intensywnej pracy w przemyśle
