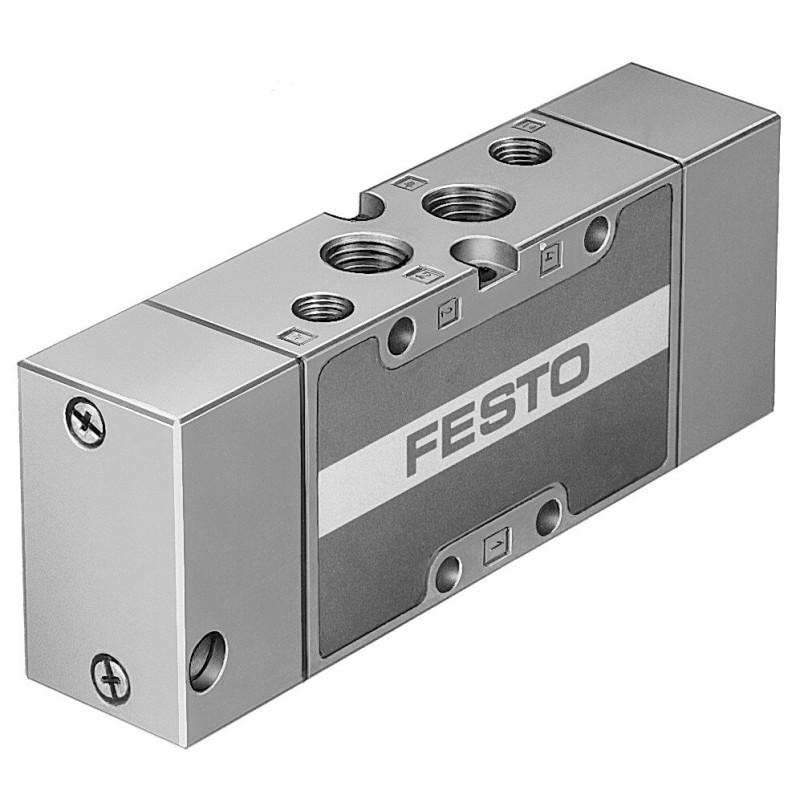

Zawór pneumatyczny VL-5/3B-1/4-B (14299) - Festo OT-FESTO010832

zoom_in

Dane techniczne

Dane techniczne

Ciśnienie pilota 3 ... 10 bar
Ciśnienie pilota Mpa 0.3 ... 1 MPa
Ciśnienie robocze -0.9 ... 10 bar
Ciśnienie robocze MPa -0.09 ... 1 MPa
Czas przełączania powrotnego 35 ms
Czas przełączania przy wyłączaniu 26 ms
Czas przełączania przy włączaniu 6 ms
Funkcja odpowietrzenia Możliwość dławienia
Funkcja zaworu 5/3 zasilony
Kierunek przepływu Rewersyjny
Klasa odporności na korozję CRC 1 – Niska odporność na korozję
Konstrukcja Zawór tłoczkowo-suwakowy
Maks. częstotliwość przełączania 3 Hz
Materiał obudowy Aluminium-odlew ciśnieniowy
Materiał uszczelnień NBR
Medium dla pilotów Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Medium robocze Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Normalny przepływ nominalny 1 600 l/min
Pomocnicze ręczne uruchamianie Brak
Pozycja zabudowy Dowolna
Przekrycie Positive overlap
Przyłącze pneumatyczne 1 G1/4
Przyłącze pneumatyczne 2 G1/4
Przyłącze pneumatyczne 3 G1/4
Przyłącze pneumatyczne 4 G1/4
Przyłącze pneumatyczne 5 G1/4
Przyłącze zasilania pilota 12 G1/8
Przyłącze zasilania pilota 14 G1/8
Raster 33 mm
Rodzaj sterowania Bezpośredni
Rodzaj uszczelnienia Miękkie
Sposób kasowania Sprężyna mechaniczna
Sposób montażu Na listwie PR, Przy pomocy otworów przelotowych, Do wyboru:
Sposób uruchomienia Pneumatyczny
Szerokość zabudowy 32 mm
Temperatura medium -10 ... 60 °C
Temperatura otoczenia -10 ... 60 °C
Temperatura przechowywania -40 ... 60 °C
Uwaga dotycząca materiałów Zgodne z RoHS
Uwagi odnośnie medium roboczego Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Waga produktu 375 g
Wartość-b 0.38
Wartość-C 6.35 l/sbar
Wielkość nominalna 10 mm
Zasilanie pneum. pilotów Zewnętrzne

Opis produktu

Zawór pneumatyczny VL-5/3B-1/4-B od Festo to niezawodne rozwiązanie do precyzyjnego sterowania układami pneumatycznymi w przemyśle. Dzięki konfiguracji 5/3, kompaktowej konstrukcji i łatwej integracji doskonale sprawdzi się w liniach produkcyjnych i aplikacjach automatyzacji.

Opis konstrukcji i działania

VL-5/3B-1/4-B to zawór pneumatyczny o konfiguracji 5/3, zaprojektowany do precyzyjnego sterowania przepływem powietrza pomiędzy źródłem ciśnienia a siłownikami. Dzięki modularnej budowie i możliwości łatwego montażu, zapewnia stabilne sekwencje ruchów w systemach automatyki. Zastosowanie standardowych połączeń ułatwia integrację z innymi komponentami Festo.

Zastosowanie

Sterowanie cylindrami pneumatycznymi w liniach produkcyjnych i pakujących
Automatyzacja procesów montażowych i obsługowych
Integracja w szafach sterowniczych i układach sekwencyjnych

Cechy charakterystyczne

Konfiguracja 5/3 umożliwiająca zaawansowane sekwencje ruchu
Kompaktowa konstrukcja ułatwiająca integrację w ograniczonych przestrzeniach
Wysoka trwałość i odporność na warunki przemysłowe
Łatwa wymiana i serwis dzięki standaryzowanym interfejsom montażowym

Dane techniczne

Dlaczego warto wybrać ten model?

Produkty Festo: gwarancja jakości i szeroka dokumentacja techniczna
Uniwersalność zastosowań: sprawdzi się w różnych układach pneumatycznych
Łatwa integracja z innymi elementami systemu sterowania
Efektywne sterowanie przepływem powietrza i sekwencjami ruchu

FAQ

Jakie są typowe zastosowania zaworu VL-5/3B-1/4-B?

Najczęściej wykorzystywany w automatyce przemysłowej do sterowania cylindrami pneumatycznymi i sekwencjami ruchu w liniach produkcyjnych oraz urządzeniach pakujących.

Czy zawór jest kompatybilny z innymi komponentami Festo?

Tak. VL-5/3B-1/4-B jest projektowany z myślą o kompatybilności z odpowiednimi modułami i interfejsami Festo, co ułatwia integrację w istniejących układach.

Cena netto /szt.

1242.00 zł

Cena brutto / szt.

1527.66 zł
