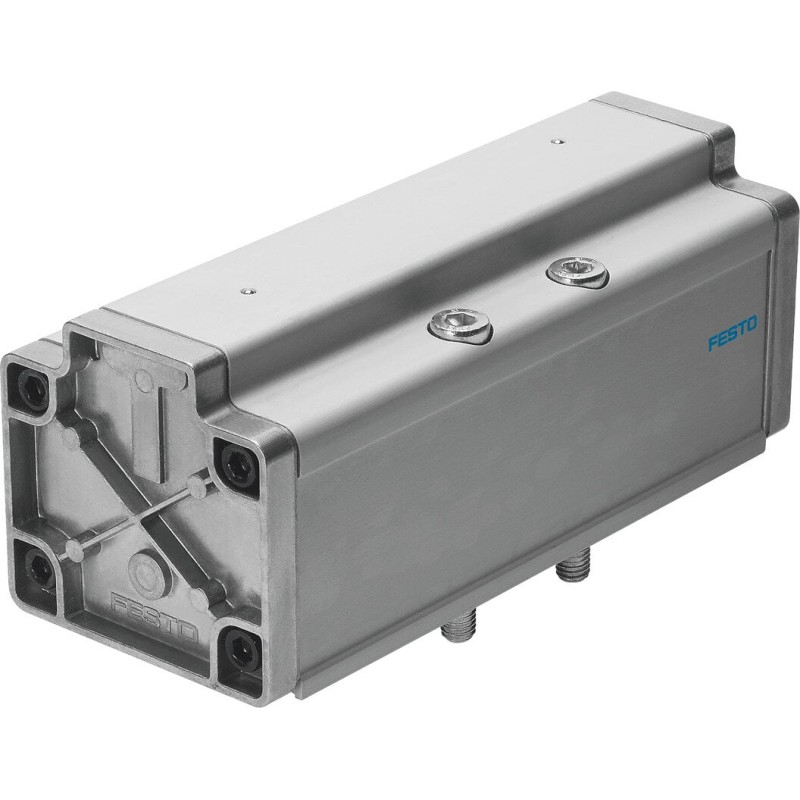

Zawór pneumatyczny VL-5/3G-3/4-D-4 (12463) - Festo OT-FESTO009897

zoom_in

Dane techniczne

Dane techniczne

Ciśnienie pilota 3 ... 16 bar
Ciśnienie robocze -0.9 ... 16 bar
Czas przełączania przy wyłączaniu 130 ms
Czas przełączania przy włączaniu 40 ms
Funkcja odpowietrzenia Możliwość dławienia
Funkcja zaworu 5/3 zamknięty
Kierunek przepływu Rewersyjny
Kod ISO 406
Konstrukcja Zawór tłoczkowo-suwakowy
Materiał obudowy Aluminium
Materiał uszczelnień NBR
Medium dla pilotów Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Medium robocze Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Normalny przepływ nominalny 4 800 l/min
Pomocnicze ręczne uruchamianie Brak
Poziom ciśnienia akustycznego 85 dB(A)
Pozycja zabudowy Dowolna
Przekrycie Positive overlap
Przyłącze pneumatyczne 1 Płyta przyłączeniowa, wielkość 4 wg ISO 5599-1
Przyłącze pneumatyczne 2 Płyta przyłączeniowa, wielkość 4 wg ISO 5599-1
Przyłącze pneumatyczne 3 Płyta przyłączeniowa, wielkość 4 wg ISO 5599-1
Przyłącze pneumatyczne 4 Płyta przyłączeniowa, wielkość 4 wg ISO 5599-1
Przyłącze pneumatyczne 5 Płyta przyłączeniowa, wielkość 4 wg ISO 5599-1
Przyłącze zasilania pilota 12 Płyta przyłączeniowa, wielkość 4 wg ISO 5599-1
Przyłącze zasilania pilota 14 Płyta przyłączeniowa, wielkość 4 wg ISO 5599-1
Raster 82 mm
Rodzaj sterowania Bezpośredni
Rodzaj uszczelnienia Miękkie
Sposób kasowania Sprężyna mechaniczna
Sposób montażu Na płycie przyłączeniowej, Przy pomocy otworów przelotowych i śrub
Sposób uruchomienia Pneumatyczny
Szerokość zabudowy 76 mm
Temperatura medium -10 ... 60 °C
Temperatura otoczenia -10 ... 60 °C
Uwaga dotycząca materiałów Zgodne z RoHS
Uwagi odnośnie medium roboczego Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Waga produktu 2 000 g
Wielkość nominalna 18 mm
Zgodność z normą ISO 5599-1

Opis produktu

Zawór pneumatyczny VL-5/3G-3/4-D-4 od Festo to niezawodne, precyzyjne sterowanie układami pneumatycznymi w przemyśle. Dzięki solidnej konstrukcji i łatwej integracji z modułami VL, sprawdzi się w wymagających aplikacjach automatyzacji.

Opis konstrukcji i działania

Zawór VL-5/3G-3/4-D-4 to element sterujący przepływem powietrza w układach pneumatycznych. Produkt pochodzi od renomowanego producenta Festo i stanowi część serii VL, oferując solidność i powtarzalność pracy w różnych konfiguracjach. Dzięki łatwej integracji z istniejącymi instalacjami oraz kompatybilności z modułami VL, zapewnia efektywne sterowanie siłownikami i układami roboczymi.

Zastosowanie

Sterowanie siłownikami i układami pneumatycznymi w liniach produkcyjnych i urządzeniach automatyzowanych
Integracja z platformami sterowania PLC w systemach wyposażonych w komponenty serii VL
Zastosowania w aplikacjach wymagających precyzyjnego i niezawodnego przełączania przepływu powietrza

Cechy charakterystyczne

Wysoka niezawodność i długotrwała trwałość w warunkach przemysłowych
Kompaktowa konstrukcja ułatwiająca montaż w ograniczonych przestrzeniach
Łatwa integracja z modułami VL i szeroką kompatybilnością z systemami sterowania
Precyzyjne przełączanie i stabilne właściwości przepływu

Dane techniczne

Model: VL-5/3G-3/4-D-4
Producent: Festo
Nr katalogowy: 12463

Dlaczego warto wybrać ten model?

Renomowany producent zapewniający wysoką jakość i kompatybilność z systemami VL
Łatwa integracja z istniejącymi liniami produkcyjnymi i szerokie możliwości sterowania
Solidna konstrukcja gwarantująca niezawodność w wymagających warunkach pracy
Spójność z innymi komponentami Festo, co ułatwia utrzymanie i serwis systemu

FAQ

Czy ten zawór VL-5/3G-3/4-D-4 jest kompatybilny z układami sterowania PLC?

Tak, VL-5/3G-3/4-D-4 jest projektowany z myślą o współpracy z popularnymi sterownikami PLC i modułami serii VL, co ułatwia integrację w złożonych systemach automatyzacji.

Jakie są typowe zastosowania tego zaworu w aplikacjach przemysłowych?

Najczęściej stosowany do sterowania siłownikami, układami cylindrów oraz procesami wymagającymi precyzyjnego i powtarzalnego przełączania przepływu powietrza w liniach produkcyjnych.

Jak dbać o trwałość i konserwację zaworu VL-5/3G-3/4-D-4?

Regularnie filtruj i susz powietrze zasilające, monitoruj stan uszczelek i przewodów, a także upewniaj się, że złącza są wolne od zanieczyszczeń. Korzystanie z dedykowanych akcesoriów Festo i zgodnych części zamiennych pomaga utrzymać optymalną pracę zaworu.

Cena netto /szt.

2818.17 zł

Cena brutto / szt.

3466.35 zł
