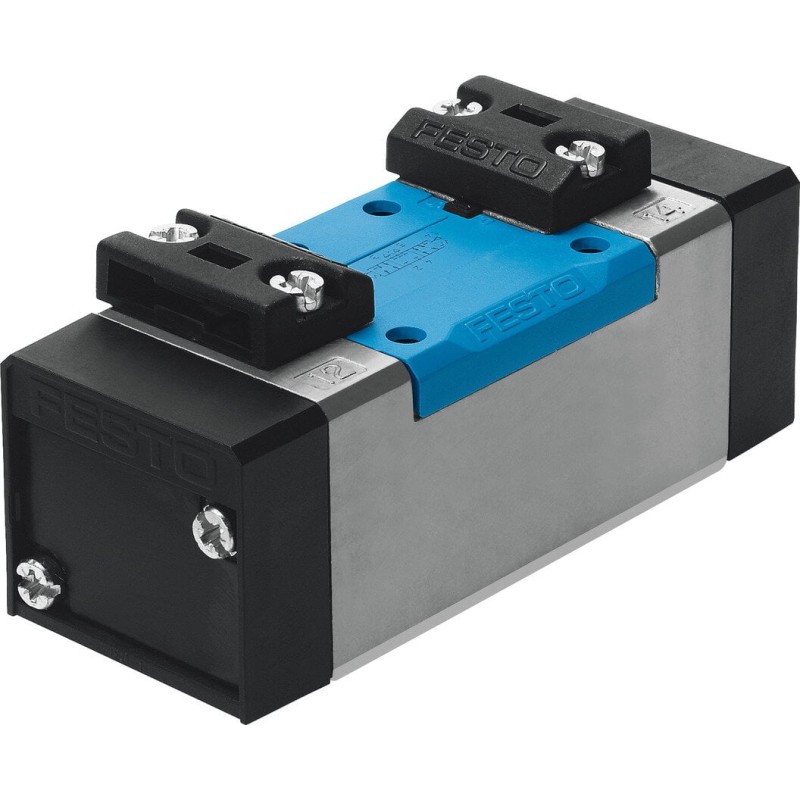

Zawór pneumatyczny VL-5/3E-D-3-C-EX (536024) - Festo OT-FESTO009896

zoom_in

Dane techniczne

Dane techniczne

ATEX-Kategoria Gaz II 2G
ATEX-Kategoria Pył II 2D
Ciśnienie pilota 3 ... 16 bar
Ciśnienie robocze -0.9 ... 16 bar
Czas przełączania przy wyłączaniu 63 ms
Czas przełączania przy włączaniu 18 ms
Ex-Ochrona przeciwwybuchowa Gaz Ex h IIC T4 Gb
Ex-Ochrona przeciwwybuchowa Pył Ex h IIIC T130°C Db
Ex-Temperatura otoczenia -10°C <= Ta <= +60°C
Funkcja odpowietrzenia Możliwość dławienia
Funkcja zaworu 5/3 odpowietrzony
Kierunek przepływu Rewersyjny
Kod ISO 308
Konstrukcja Zawór tłoczkowo-suwakowy
Materiał obudowy Aluminium-odlew ciśnieniowy
Materiał uszczelnień HNBR, NBR
Medium dla pilotów Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Medium robocze Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Normalny przepływ nominalny 4 600 l/min
Odporność na wibracje Transport application test at severity level 1 in accordance with FN 942017-4 and EN 60068-2-6
Odporność na wstrząsy Test odporności na wstrząsy, poziom surowości warunków 2 zgodnie z FN942017-5 i EN60068-2-27
Pomocnicze ręczne uruchamianie Brak
Poziom ciśnienia akustycznego 85 dB(A)
Pozycja zabudowy Dowolna
Przekrycie Positive overlap
Przyłącze pneumatyczne 1 Płyta przyłączeniowa, wielkość 3 wg ISO 5599-1
Przyłącze pneumatyczne 2 Płyta przyłączeniowa, wielkość 3 wg ISO 5599-1
Przyłącze pneumatyczne 3 Płyta przyłączeniowa, wielkość 3 wg ISO 5599-1
Przyłącze pneumatyczne 4 Płyta przyłączeniowa, wielkość 3 wg ISO 5599-1
Przyłącze pneumatyczne 5 Płyta przyłączeniowa, wielkość 3 wg ISO 5599-1
Przyłącze zasilania pilota 12 Płyta przyłączeniowa, wielkość 3 wg ISO 5599-1
Przyłącze zasilania pilota 14 Płyta przyłączeniowa, wielkość 3 wg ISO 5599-1
Raster 71 mm
Rodzaj sterowania Bezpośredni
Rodzaj uszczelnienia Miękkie
Sposób kasowania Sprężyna mechaniczna
Sposób montażu Na płycie przyłączeniowej, Przy pomocy otworów przelotowych i śrub
Sposób uruchomienia Pneumatyczny
Szerokość zabudowy 65 mm
Temperatura medium -10 ... 60 °C
Temperatura otoczenia -10 ... 60 °C
Uwaga dotycząca materiałów Zgodne z RoHS
Uwagi odnośnie medium roboczego Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Waga produktu 910 g
Wielkość nominalna 14.5 mm
Zgodność z normą ISO 5599-1
Znak CE (patrz deklaracja zgodności) Wg dyrektywy EU-Ochrona Ex - (ATEX)

Opis produktu

Zawór pneumatyczny VL-5/3E-D-3-C-EX (536024) od Festo łączy kompaktową konstrukcję z niezawodnym sterowaniem układów pneumatycznych, a wersja EX zapewnia ochronę w środowiskach wymagających zabezpieczeń przeciw wybuchom. To solidny wybór dla linii produkcyjnych, gdzie liczy się precyzja i bezpieczeństwo.

Opis konstrukcji i działania

VL-5/3E-D-3-C-EX to zawór pneumatyczny o konfiguracji 5/3 (pięć portów, trzy pozycje), zaprojektowany do precyzyjnego sterowania przepływem powietrza w złożonych układach automatyki. Dzięki oznaczeniu EX, zawór jest przygotowany do pracy w środowiskach o podwyższonych wymaganiach bezpieczeństwa. Wysoka sztywność mechaniczna i odpornność na warunki przemysłowe zapewniają stabilne działanie nawet w wibracyjnych liniach produkcyjnych.

Zastosowanie

Sterowanie układami pneumatycznymi w automatyce przemysłowej i liniach montażowych
Zastosowania w środowiskach wymagających zabezpieczeń przeciw wybuchom (Ex) zgodnie z normami odpowiednimi dla danej strefy

Cechy charakterystyczne

Konfiguracja 5/3 – pięć portów, trzy pozycje zapewniające złożone operacje w jednym module
Obudowa i konstrukcja przystosowana do trudnych warunków pracy w przemyśle
Certyfikacja EX dla zastosowań w strefach zagrożonych wybuchem

Dane techniczne

Dlaczego warto wybrać ten model?

Renoma i wsparcie techniczne Festo – pewność jakości i dostępność części
Bezpieczeństwo operacyjne dzięki wersji Ex – odpowiedni do środowisk o podwyższonym ryzyku
Wysoka niezawodność i długowieczność w wymagających aplikacjach
Łatwa integracja z istniejącymi układami pneumatycznymi i sterownikami

FAQ

Czy ten zawór jest przystosowany do środowisk Ex?

Tak, wersja EX sugeruje możliwość pracy w strefach zagrożonych wybuchem. Przed instalacją należy zweryfikować certyfikaty zgodności z obowiązującymi normami i warunkami środowiska w danej lokalizacji.

Czy VL-5/3E-D-3-C-EX jest kompatybilny z moim układem sterowania?

Aby potwierdzić kompatybilność, należy porównać wymagania zasilania i sygnału sterującego z dokumentacją producenta oraz upewnić się, że mechaniczne i instalacyjne parametry układu są zgodne. W razie wątpliwości warto skontaktować się z działem wsparcia technicznego.

Cena netto /szt.

1466.28 zł

Cena brutto / szt.

1803.52 zł
