Zawór pneumatyczny VL-5/3E-D-3-C (151868) - Festo OT-FESTO009895

zoom_in

Dane techniczne

Dane techniczne

Ciśnienie pilota 3 ... 16 bar
Ciśnienie robocze -0.9 ... 16 bar
Czas przełączania przy wyłączaniu 63 ms
Czas przełączania przy włączaniu 18 ms
Dopuszczenie c UL us - Recognized (OL)
Funkcja odpowietrzenia Możliwość dławienia
Funkcja zaworu 5/3 odpowietrzony
Kierunek przepływu Rewersyjny
Kod ISO 308
Konstrukcja Zawór tłoczkowo-suwakowy
Materiał obudowy Aluminium-odlew ciśnieniowy
Materiał uszczelnień HNBR, NBR
Medium dla pilotów Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Medium robocze Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Normalny przepływ nominalny 4 600 l/min
Odporność na wibracje Transport application test at severity level 1 in accordance with FN 942017-4 and EN 60068-2-6
Odporność na wstrząsy Test odporności na wstrząsy, poziom surowości warunków 2 zgodnie z FN942017-5 i EN60068-2-27
Pomocnicze ręczne uruchamianie Brak
Poziom ciśnienia akustycznego 85 dB(A)
Pozycja zabudowy Dowolna
Przekrycie Positive overlap
Przyłącze pneumatyczne 1 Płyta przyłączeniowa, wielkość 3 wg ISO 5599-1
Przyłącze pneumatyczne 2 Płyta przyłączeniowa, wielkość 3 wg ISO 5599-1
Przyłącze pneumatyczne 3 Płyta przyłączeniowa, wielkość 3 wg ISO 5599-1
Przyłącze pneumatyczne 4 Płyta przyłączeniowa, wielkość 3 wg ISO 5599-1
Przyłącze pneumatyczne 5 Płyta przyłączeniowa, wielkość 3 wg ISO 5599-1
Przyłącze zasilania pilota 12 Płyta przyłączeniowa, wielkość 3 wg ISO 5599-1
Przyłącze zasilania pilota 14 Płyta przyłączeniowa, wielkość 3 wg ISO 5599-1
Raster 71 mm
Rodzaj sterowania Bezpośredni
Rodzaj uszczelnienia Miękkie
Sposób kasowania Sprężyna mechaniczna
Sposób montażu Na płycie przyłączeniowej, Przy pomocy otworów przelotowych i śrub
Sposób uruchomienia Pneumatyczny
Szerokość zabudowy 65 mm
Temperatura medium -10 ... 60 °C
Temperatura otoczenia -10 ... 60 °C
Uwaga dotycząca materiałów Zgodne z RoHS
Uwagi odnośnie medium roboczego Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Waga produktu 910 g
Wielkość nominalna 14.5 mm
Zgodność z normą ISO 5599-1

Opis produktu

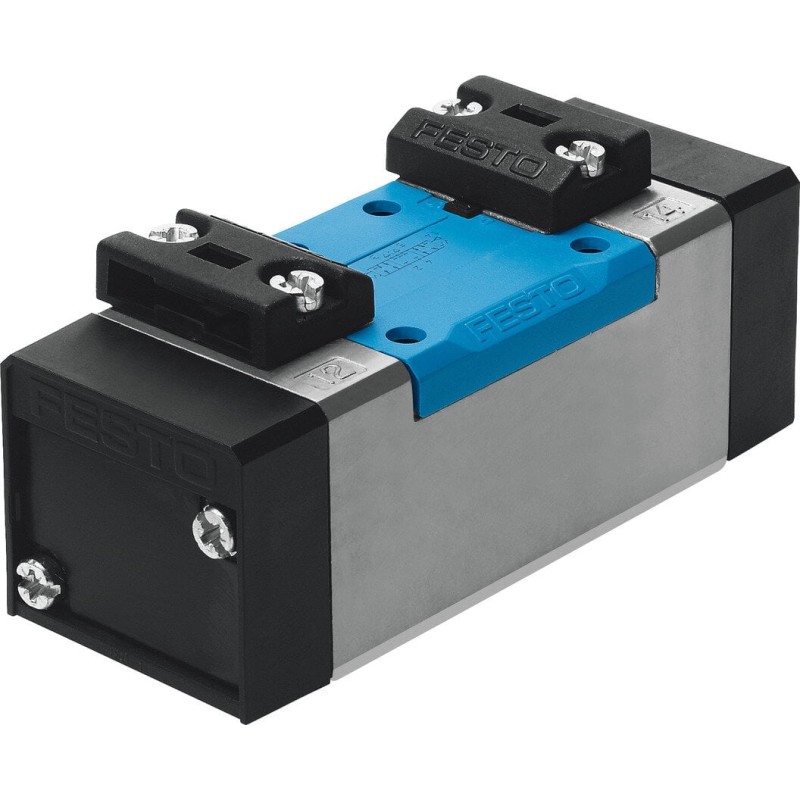

Zawór pneumatyczny VL-5/3E-D-3-C firmy Festo

Zawór pneumatyczny VL-5/3E-D-3-C firmy Festo to kompaktowe i niezawodne rozwiązanie do sterowania układami pneumatycznymi. Dzięki konfiguracji 5/3 i solidnej jakości wykonania zapewnia precyzyjne sterowanie i łatwą integrację w liniowych maszynach produkcyjnych.

Opis konstrukcji i działania

Zawór VL-5/3E-D-3-C to elektromagnetyczny zawór kierunkowy o konfiguracji 5/3, zaprojektowany do precyzyjnego sterowania przepływem powietrza w układach pneumatycznych. Dzięki wysokiej jakości wykonania oraz możliwościom montażu łatwo integrowalny jest w różnych aplikacjach przemysłowych. Sterowanie odbywa się energią elektryczną, co zapewnia szybkie i powtarzalne przełączanie kierunku przepływu powietrza.

Zastosowanie

Automatyzacja linii montażowych i procesów pakowania
Sterowanie siłownikami pneumatycznymi w układach przemysłowych
Integracja z istniejącymi układami pneumatycznymi i rozdzielnicami

Cechy charakterystyczne

Konfiguracja 5/3 (5 portów, 3 pozycje) zapewniająca pełny przebieg powietrza
Elektromagnetyczny napęd zapewniający szybkie i powtarzalne przełączanie
Kompaktowa konstrukcja ułatwiająca montaż w ograniczonych przestrzeniach
Producent o ugruntowanej pozycji na rynku automatyki przemysłowej

Dane techniczne

Model: VL-5/3E-D-3-C
Producent: Festo
Kod producenta: 151868

Dlaczego warto wybrać ten model?

Wysokiej jakości wykonanie i niezawodność marki Festo
Precyzyjne sterowanie przepływem dzięki konfiguracji 5/3
Łatwa integracja z istniejącymi układami pneumatycznymi
Szeroka kompatybilność z różnymi źródłami zasilania i układami sterowania

FAQ

Jakie zastosowania ma VL-5/3E-D-3-C?

Zawór VL-5/3E-D-3-C to elektromagnetyczny zawór kierunkowy o konfiguracji 5/3, przeznaczony do sterowania przepływem powietrza w układach pneumatycznych. Sprawdza się w automatyce przemysłowej, w liniach produkcyjnych i maszynach pakujących.
