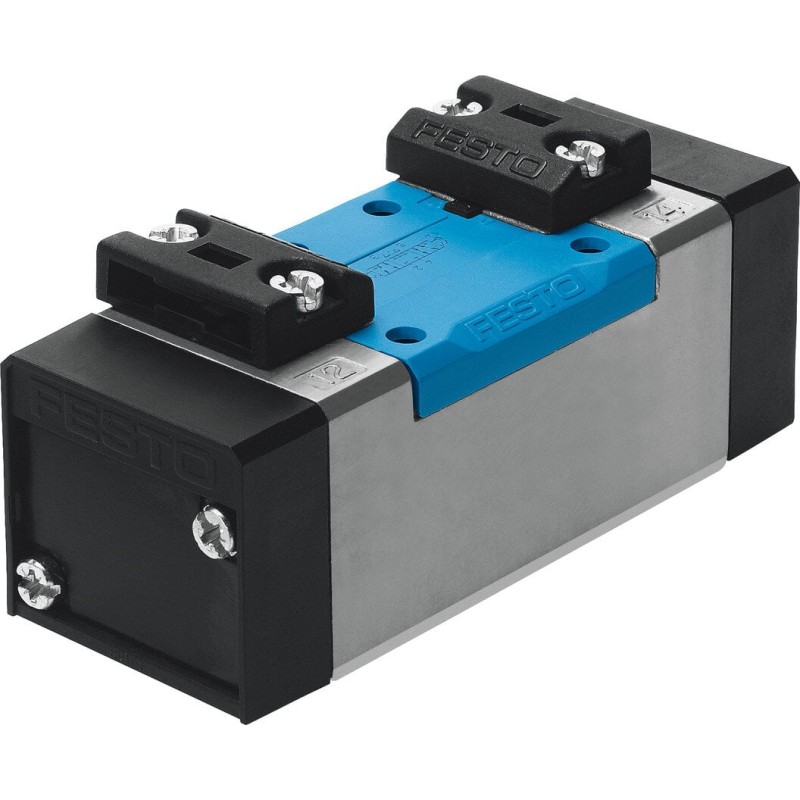

Zawór pneumatyczny VL-5/3E-D-2-C-EX (536023) - Festo OT-FESTO009894

zoom_in

Dane techniczne

Dane techniczne

ATEX-Kategoria Gaz II 2G
ATEX-Kategoria Pył II 2D
Ciśnienie pilota 3 ... 16 bar
Ciśnienie robocze -0.9 ... 16 bar
Czas przełączania przy wyłączaniu 59 ms
Czas przełączania przy włączaniu 16 ms
Ex-Ochrona przeciwwybuchowa Gaz Ex h IIC T4 Gb
Ex-Ochrona przeciwwybuchowa Pył Ex h IIIC T130°C Db
Ex-Temperatura otoczenia -10°C <= Ta <= +60°C
Funkcja odpowietrzenia Możliwość dławienia
Funkcja zaworu 5/3 odpowietrzony
Kierunek przepływu Rewersyjny
Kod ISO 208
Konstrukcja Zawór tłoczkowo-suwakowy
Materiał obudowy Aluminium-odlew ciśnieniowy
Materiał uszczelnień HNBR, NBR
Medium dla pilotów Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Medium robocze Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Normalny przepływ nominalny 2 300 l/min
Odporność na wibracje Transport application test at severity level 1 in accordance with FN 942017-4 and EN 60068-2-6
Odporność na wstrząsy Test odporności na wstrząsy, poziom surowości warunków 2 zgodnie z FN942017-5 i EN60068-2-27
Pomocnicze ręczne uruchamianie Brak
Poziom ciśnienia akustycznego 85 dB(A)
Pozycja zabudowy Dowolna
Przekrycie Positive overlap
Przyłącze pneumatyczne 1 Płyta przyłączeniowa, wielkość 2 wg ISO 5599-1
Przyłącze pneumatyczne 2 Płyta przyłączeniowa, wielkość 2 wg ISO 5599-1
Przyłącze pneumatyczne 3 Płyta przyłączeniowa, wielkość 2 wg ISO 5599-1
Przyłącze pneumatyczne 4 Płyta przyłączeniowa, wielkość 2 wg ISO 5599-1
Przyłącze pneumatyczne 5 Płyta przyłączeniowa, wielkość 2 wg ISO 5599-1
Przyłącze zasilania pilota 12 Płyta przyłączeniowa, wielkość 2 wg ISO 5599-1
Przyłącze zasilania pilota 14 Płyta przyłączeniowa, wielkość 2 wg ISO 5599-1
Raster 56 mm
Rodzaj sterowania Bezpośredni
Rodzaj uszczelnienia Miękkie
Sposób kasowania Sprężyna mechaniczna
Sposób montażu Na płycie przyłączeniowej, Przy pomocy otworów przelotowych i śrub
Sposób uruchomienia Pneumatyczny
Szerokość zabudowy 54 mm
Temperatura medium -10 ... 60 °C
Temperatura otoczenia -10 ... 60 °C
Uwaga dotycząca materiałów Zgodne z RoHS
Uwagi odnośnie medium roboczego Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Waga produktu 825 g
Wielkość nominalna 11.5 mm
Zgodność z normą ISO 5599-1
Znak CE (patrz deklaracja zgodności) Wg dyrektywy EU-Ochrona Ex - (ATEX)

Opis produktu

Zawór pneumatyczny VL-5/3E-D-2-C-EX (536023) od Festo to niezawodne rozwiązanie do precyzyjnego sterowania układami pneumatycznymi. Wersja EX zapewnia bezpieczeństwo w środowiskach narażonych na wybuch, a kompaktowa konstrukcja ułatwia integrację z istniejącymi instalacjami.

Opis konstrukcji i działania

Model VL-5/3E-D-2-C-EX to zawór pneumatyczny z serii VL, zaprojektowany do precyzyjnego sterowania przepływem powietrza w automatyce przemysłowej. Dzięki stosowaniu wytrzymałych materiałów i starannie dobranych elementów roboczych zapewnia powtarzalność pracy i długą żywotność w wymagających warunkach. Wersja EX potwierdza zgodność z normami bezpieczeństwa dla stref zagrożonych wybuchem, co czyni go odpowiednim wyborem do aplikacji o podwyższonych wymaganiach bezpieczeństwa.

Zastosowanie

Sterowanie układami pneumatycznymi w liniach montażowych i automatyzacji procesów.
Integracja w systemach wymagających bezpieczeństwa EX, takich jak strefy zagrożone wybuchem.
Wykorzystanie w aplikacjach pakujących, przenośnikach i maszynach przemysłowych.

Cechy charakterystyczne

Kompaktowa konstrukcja ułatwiająca integrację w ograniczonych przestrzeniach.
Wersja EX zapewniająca bezpieczeństwo w środowiskach o podwyższonym ryzyku.
Wysoka niezawodność i powtarzalność parametrów pracowych.
Prosta obsługa i zgodność z typowymi interfejsami sterowania automatyki.

Dlaczego warto wybrać ten model?

Renoma i wsparcie techniczne marki Festo gwarantujące długoterminową niezawodność.
Wersja EX zapewnia zgodność z normami bezpieczeństwa w strefach zagrożonych wybuchem.
Precyzyjne i powtarzalne sterowanie przepływem powietrza w wymagających aplikacjach.
Łatwa integracja z istniejącymi układami sterującymi dzięki kompatybilności z typowymi interfejsami.

FAQ

Czy ten zawór jest kompatybilny z większością systemów sterowania PLC?

Tak, VL-5/3E-D-2-C-EX jest projektowany tak, aby współpracować z popularnymi interfejsami sterowania automatyki i standardowymi sygnałami sterującymi.

Czy wersja EX może pracować w strefach zagrożonych wybuchem?

Tak, wersja EX spełnia odpowiednie normy bezpieczeństwa i jest przeznaczona do zastosowań w strefach zagrożonych wybuchem zgodnie z obowiązującymi przepisami.

Jaki zakres konserwacji zalecany jest dla tego zaworu?

W zależności od warunków pracy, zaleca się regularne kontrole stanu uszczelek, czystości przewodów i ewentualnie wymianę modułów zgodnie z instrukcją producenta. Niezbędne wsparcie techniczne zapewniamy po zakupie.

Wsparcie techniczne

Po zakupie zaworu VL-5/3E-D-2-C-EX otrzymasz wsparcie techniczne od naszego zespołu. Skontaktuj się z nami w razie pytań lub w celu uzyskania pomocy technicznej.

Kontakt: biuro@pneumat.pl | tel: +48 883 003 266

Cena netto /szt.

1045.44 zł

Cena brutto / szt.

1285.89 zł
