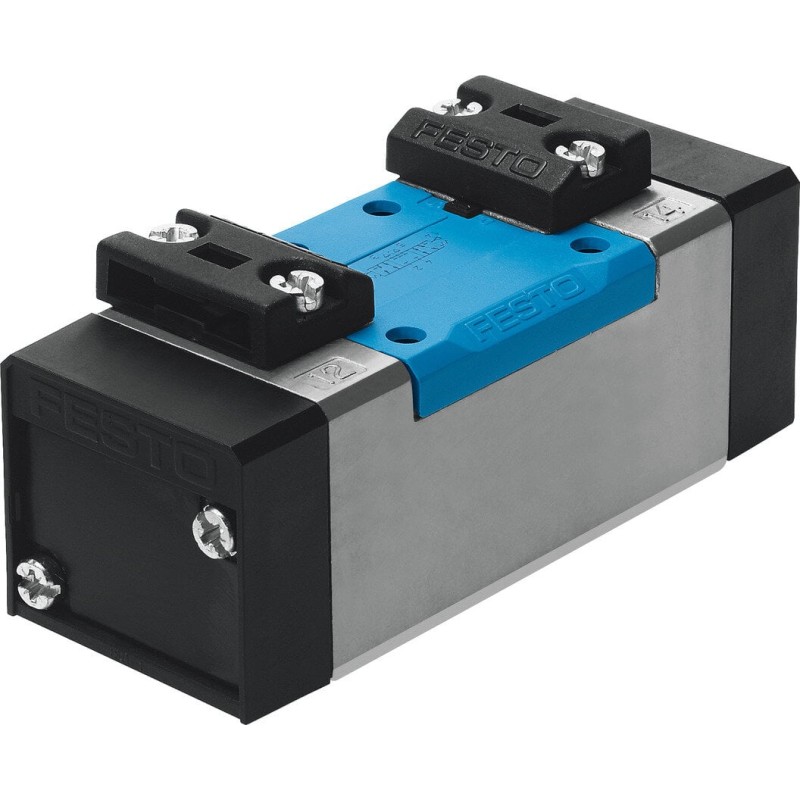

Zawór pneumatyczny VL-5/3E-D-2-C (151849) - Festo OT-FESTO009893

zoom_in

Dane techniczne

Dane techniczne

Ciśnienie pilota 3 ... 16 bar
Ciśnienie robocze -0.9 ... 16 bar
Czas przełączania przy wyłączaniu 59 ms
Czas przełączania przy włączaniu 16 ms
Dopuszczenie UL - Recognized (OL)
Funkcja odpowietrzenia Możliwość dławienia
Funkcja zaworu 5/3 odpowietrzony
Kierunek przepływu Rewersyjny
Kod ISO 208
Konstrukcja Zawór tłoczkowo-suwakowy
Materiał obudowy Aluminium-odlew ciśnieniowy
Materiał uszczelnień HNBR, NBR
Medium dla pilotów Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Medium robocze Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Normalny przepływ nominalny 2 300 l/min
Odporność na wibracje Transport application test at severity level 1 in accordance with FN 942017-4 and EN 60068-2-6
Odporność na wstrząsy Test odporności na wstrząsy, poziom surowości warunków 2 zgodnie z FN942017-5 i EN60068-2-27
Pomocnicze ręczne uruchamianie Brak
Poziom ciśnienia akustycznego 85 dB(A)
Pozycja zabudowy Dowolna
Przekrycie Positive overlap
Przyłącze pneumatyczne 1 Płyta przyłączeniowa, wielkość 2 wg ISO 5599-1
Przyłącze pneumatyczne 2 Płyta przyłączeniowa, wielkość 2 wg ISO 5599-1
Przyłącze pneumatyczne 3 Płyta przyłączeniowa, wielkość 2 wg ISO 5599-1
Przyłącze pneumatyczne 4 Płyta przyłączeniowa, wielkość 2 wg ISO 5599-1
Przyłącze pneumatyczne 5 Płyta przyłączeniowa, wielkość 2 wg ISO 5599-1
Przyłącze zasilania pilota 12 Płyta przyłączeniowa, wielkość 2 wg ISO 5599-1
Przyłącze zasilania pilota 14 Płyta przyłączeniowa, wielkość 2 wg ISO 5599-1
Raster 56 mm
Rodzaj sterowania Bezpośredni
Rodzaj uszczelnienia Miękkie
Sposób kasowania Sprężyna mechaniczna
Sposób montażu Na płycie przyłączeniowej, Przy pomocy otworów przelotowych i śrub
Sposób uruchomienia Pneumatyczny
Szerokość zabudowy 54 mm
Temperatura medium -10 ... 60 °C
Temperatura otoczenia -10 ... 60 °C
Uwaga dotycząca materiałów Zgodne z RoHS
Uwagi odnośnie medium roboczego Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Waga produktu 825 g
Wielkość nominalna 11.5 mm
Zgodność z normą ISO 5599-1

Opis produktu

Zawór pneumatyczny VL-5/3E-D-2-C firmy Festo to niezawodny element automatyki przemysłowej, umożliwiający precyzyjne sterowanie przepływem powietrza w układach pneumatycznych. Dzięki solidnej konstrukcji i wsparciu technicznemu producenta doskonale sprawdzi się w wymagających aplikacjach przemysłowych.

Opis konstrukcji i działania

VL-5/3E-D-2-C to wieloportowy zawór pneumatyczny zaprojektowany do sterowania kierunkiem przepływu powietrza w układach 5/3. Dzięki pięciu portom i trzema stanami pracy umożliwia precyzyjne przełączanie między pozycjami roboczymi. Zasilanie i sterowanie są zgodne ze standardami automatyki przemysłowej, co zapewnia szeroką kompatybilność z systemami sterowania. Zawór charakteryzuje się szybkim czasem reakcji i stabilnym przepływem powietrza, co przekłada się na niezawodność w codziennej eksploatacji.

Zastosowanie

Automatyka przemysłowa i linie montażowe
Procesy pakowania, sortowania i podnoszenia elementów
Napędy pneumatyczne w maszynach CNC i robotyce przemysłowej

Cechy charakterystyczne

Kompatybilność z systemami sterowania Festo i standardowymi interfejsami
Solidna konstrukcja zapewniająca długą żywotność w wymagających warunkach pracy
Szybkie i precyzyjne przełączanie oraz niski spadek ciśnienia
Kompaktowe wymiary ułatwiające integrację w istniejących układach

Dane techniczne

Dlaczego warto wybrać ten model?

Renoma producenta – wsparcie techniczne i bogata dokumentacja
Wysoka kompatybilność z powszechnymi układami pneumatycznymi
Solidna konstrukcja i niezawodność w trudnych warunkach przemysłowych
Łatwa integracja z istniejącymi instalacjami oraz dostępność części zamiennych

FAQ

Czy VL-5/3E-D-2-C współpracuje z standardowym źródłem powietrza?

Tak. Zawór został zaprojektowany do pracy z typowymi instalacjami sprężonego powietrza, jednak przed montażem warto zweryfikować parametry ciśnienia i media zgodnie z kartą techniczną producenta oraz specyfiką układu.

Czy montaż i serwis tego zaworu jest skomplikowany?

Nie. Zawór został zaprojektowany z myślą o łatwej integracji w modułowych układach pneumatycznych. Regularna konserwacja zgodnie z instrukcją producenta zapewnia długą żywotność i stabilne parametry pracy.

Cena netto /szt.

1035.90 zł

Cena brutto / szt.

1274.16 zł
