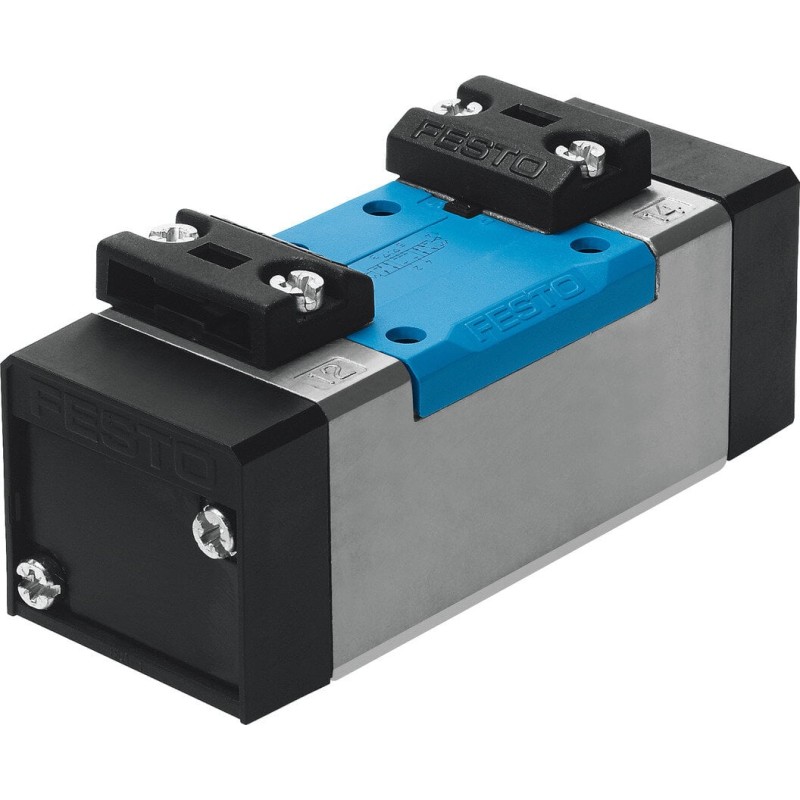

Zawór pneumatyczny VL-5/3E-D-1-C-EX (536022) - Festo OT-FESTO009892

zoom_in

Dane techniczne

Dane techniczne

ATEX-Kategoria Gaz II 2G
ATEX-Kategoria Pył II 2D
Ciśnienie pilota 3 ... 16 bar
Ciśnienie robocze -0.9 ... 16 bar
Czas przełączania przy wyłączaniu 45 ms
Czas przełączania przy włączaniu 7 ms
Ex-Ochrona przeciwwybuchowa Gaz Ex h IIC T4 Gb
Ex-Ochrona przeciwwybuchowa Pył Ex h IIIC T130°C Db
Ex-Temperatura otoczenia -10°C <= Ta <= +60°C
Funkcja odpowietrzenia Możliwość dławienia
Funkcja zaworu 5/3 odpowietrzony
Kierunek przepływu Rewersyjny
Kod ISO 108
Konstrukcja Zawór tłoczkowo-suwakowy
Materiał obudowy Aluminium-odlew ciśnieniowy
Materiał uszczelnień HNBR, NBR
Medium dla pilotów Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Medium robocze Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Normalny przepływ nominalny 1 200 l/min
Odporność na wibracje Transport application test at severity level 1 in accordance with FN 942017-4 and EN 60068-2-6
Odporność na wstrząsy Test odporności na wstrząsy, poziom surowości warunków 2 zgodnie z FN942017-5 i EN60068-2-27
Pomocnicze ręczne uruchamianie Brak
Poziom ciśnienia akustycznego 85 dB(A)
Pozycja zabudowy Dowolna
Przekrycie Positive overlap
Przyłącze pneumatyczne 1 Płyta przyłączeniowa, wielkość 1 wg ISO 5599-1
Przyłącze pneumatyczne 2 Płyta przyłączeniowa, wielkość 1 wg ISO 5599-1
Przyłącze pneumatyczne 3 Płyta przyłączeniowa, wielkość 1 wg ISO 5599-1
Przyłącze pneumatyczne 4 Płyta przyłączeniowa, wielkość 1 wg ISO 5599-1
Przyłącze pneumatyczne 5 Płyta przyłączeniowa, wielkość 1 wg ISO 5599-1
Przyłącze zasilania pilota 12 Płyta przyłączeniowa, wielkość 1 wg ISO 5599-1
Przyłącze zasilania pilota 14 Płyta przyłączeniowa, wielkość 1 wg ISO 5599-1
Raster 43 mm
Rodzaj sterowania Bezpośredni
Rodzaj uszczelnienia Miękkie
Sposób kasowania Sprężyna mechaniczna
Sposób montażu Na płycie przyłączeniowej, Przy pomocy otworów przelotowych
Sposób uruchomienia Pneumatyczny
Szerokość zabudowy 42 mm
Temperatura medium -10 ... 60 °C
Temperatura otoczenia -10 ... 60 °C
Uwaga dotycząca materiałów Zgodne z RoHS
Uwagi odnośnie medium roboczego Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Waga produktu 320 g
Wielkość nominalna 8 mm
Zgodność z normą ISO 5599-1
Znak CE (patrz deklaracja zgodności) Wg dyrektywy EU-Ochrona Ex - (ATEX)

Opis produktu

Zawór pneumatyczny VL-5/3E-D-1-C-EX firmy Festo to precyzyjne i niezawodne rozwiązanie do sterowania cylindrami w przemysłowych układach pneumatycznych. Wersja EX dodatkowo zapewnia stabilne działanie w wymagających warunkach pracy.

Opis konstrukcji i działania

Zawór VL-5/3E-D-1-C-EX to konfiguracja 5/3 (pięć portów, trzy pozycje), która umożliwia precyzyjne sterowanie dwoma układami ruchu lub funkcjami sterującymi w jednej jednostce. Dzięki solidnej konstrukcji i wysokim standardom producenta, zawór gwarantuje szybkie przełączanie oraz niezawodność w cyklicznej pracy automatycznej.

Zastosowanie

Sterowanie cylindrami w liniach produkcyjnych
Automatyka maszyn pakujących i montażowych
Systemy pneumatyczne w przemyśle przetwórczym

Cechy charakterystyczne

Konfiguracja 5/3 (5 portów, 3 pozycje)
Wersja EX do zastosowań w wymagających środowiskach
Wysoka precyzja i niezawodność sterowania
Łatwa integracja z układami sterowania przemysłowego

Dane techniczne

Model: VL-5/3E-D-1-C-EX
Producent: Festo
Kod produktu: 536022

Dlaczego warto wybrać ten model?

Renomowany producent Festo gwarantuje wsparcie i dostępność części zamiennych
Solidna konstrukcja zapewniająca długą żywotność w środowiskach przemysłowych
Precyzyjne sterowanie i szybkie przełączanie wspierają wydajność linii produkcyjnych
Szeroka kompatybilność z systemami sterowania i układami pneumatycznymi

FAQ

Czy ten zawór jest kompatybilny z popularnymi sterownikami PLC?

Tak, VL-5/3E-D-1-C-EX został zaprojektowany do współpracy z szeroką gamą sterowników PLC oraz układów pneumatycznych. Przed integracją warto sprawdzić specyfikacje napięć i sygnałów w dokumentacji producenta.

Jakie środowisko pracy obsługuje wersja EX?

Wersja EX jest przeznaczona do pracy w strefach zagrożonych wybuchem zgodnie z odpowiednimi normami. Przed instalacją należy zapoznać się z lokalnymi przepisami i dokumentacją techniczną producenta.

Cena netto /szt.

717.75 zł

Cena brutto / szt.

882.83 zł
