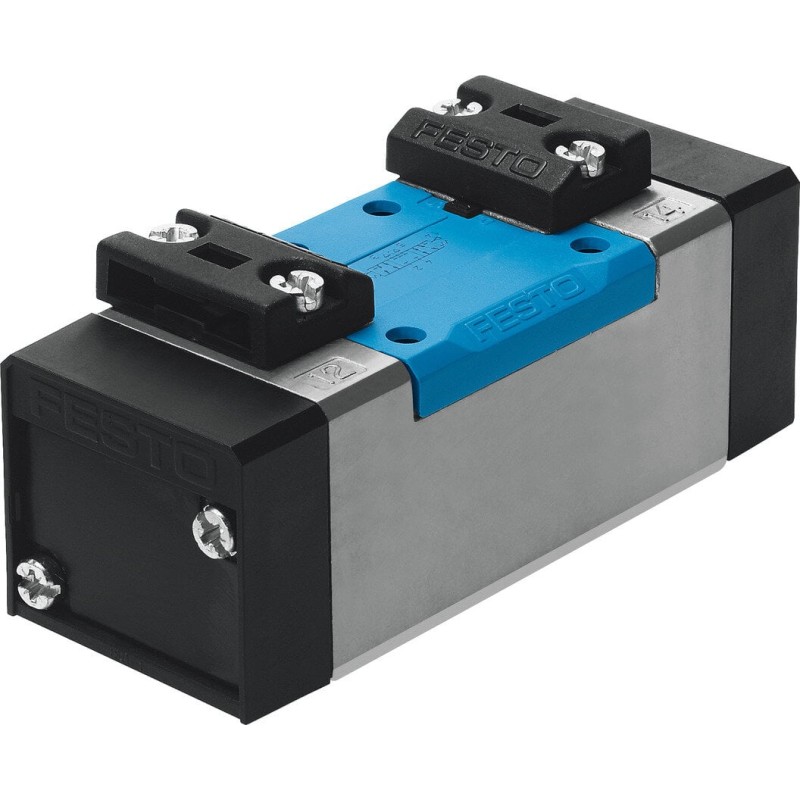

Zawór pneumatyczny VL-5/3B-D-2-C-EX (536026) - Festo OT-FESTO009885

zoom_in

Dane techniczne

Dane techniczne

ATEX-Kategoria Gaz II 2G
ATEX-Kategoria Pył II 2D
Ciśnienie pilota 3 ... 16 bar
Ciśnienie robocze -0.9 ... 16 bar
Czas przełączania przy wyłączaniu 57 ms
Czas przełączania przy włączaniu 15 ms
Ex-Ochrona przeciwwybuchowa Gaz Ex h IIC T4 Gb
Ex-Ochrona przeciwwybuchowa Pył Ex h IIIC T130°C Db
Ex-Temperatura otoczenia -10°C <= Ta <= +60°C
Funkcja odpowietrzenia Możliwość dławienia
Funkcja zaworu 5/3 zasilony
Kierunek przepływu Rewersyjny
Kod ISO 207
Konstrukcja Zawór tłoczkowo-suwakowy
Materiał obudowy Aluminium-odlew ciśnieniowy
Materiał uszczelnień HNBR, NBR
Medium dla pilotów Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Medium robocze Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Normalny przepływ nominalny 2 300 l/min
Odporność na wibracje Transport application test at severity level 1 in accordance with FN 942017-4 and EN 60068-2-6
Odporność na wstrząsy Test odporności na wstrząsy, poziom surowości warunków 2 zgodnie z FN942017-5 i EN60068-2-27
Pomocnicze ręczne uruchamianie Brak
Poziom ciśnienia akustycznego 85 dB(A)
Pozycja zabudowy Dowolna
Przekrycie Positive overlap
Przyłącze pneumatyczne 1 Płyta przyłączeniowa, wielkość 2 wg ISO 5599-1
Przyłącze pneumatyczne 2 Płyta przyłączeniowa, wielkość 2 wg ISO 5599-1
Przyłącze pneumatyczne 3 Płyta przyłączeniowa, wielkość 2 wg ISO 5599-1
Przyłącze pneumatyczne 4 Płyta przyłączeniowa, wielkość 2 wg ISO 5599-1
Przyłącze pneumatyczne 5 Płyta przyłączeniowa, wielkość 2 wg ISO 5599-1
Przyłącze zasilania pilota 12 Płyta przyłączeniowa, wielkość 2 wg ISO 5599-1
Przyłącze zasilania pilota 14 Płyta przyłączeniowa, wielkość 2 wg ISO 5599-1
Raster 56 mm
Rodzaj sterowania Bezpośredni
Rodzaj uszczelnienia Miękkie
Sposób kasowania Sprężyna mechaniczna
Sposób montażu Na płycie przyłączeniowej, Przy pomocy otworów przelotowych i śrub
Sposób uruchomienia Pneumatyczny
Szerokość zabudowy 54 mm
Temperatura medium -10 ... 60 °C
Temperatura otoczenia -10 ... 60 °C
Uwaga dotycząca materiałów Zgodne z RoHS
Uwagi odnośnie medium roboczego Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Waga produktu 825 g
Wielkość nominalna 11.5 mm
Zgodność z normą ISO 5599-1
Znak CE (patrz deklaracja zgodności) Wg dyrektywy EU-Ochrona Ex - (ATEX)

Opis produktu

Zawór pneumatyczny VL-5/3B-D-2-C-EX firmy Festo to niezawodne rozwiązanie do precyzyjnego sterowania układami pneumatycznymi w przemysłowych liniach produkcyjnych. Dzięki sprawdzonemu partnerstwu z Festo oraz wysokiej jakości konstrukcji, zapewnia powtarzalność działania i łatwość integracji w istniejących instalacjach.

Opis konstrukcji i działania

VL-5/3B-D-2-C-EX to zawór pneumatyczny o konfiguracji 5 portów i 3 pozycji, zaprojektowany do precyzyjnego sterowania ruchem siłowników. Dzięki solidnej obudowie i przemyślanej konstrukcji zapewnia pewne przełączanie i długą żywotność w warunkach przemysłowych. Wykorzystanie wersji EX oznacza dopasowanie do aplikacji, w których wymagana jest wysoka odporność środowiskowa i bezpieczeństwo pracy na poziomie przemysłowym.

Zastosowanie

Automatyka maszyn przemysłowych i linie produkcyjne
Sterowanie ruchem dwustronnym siłowników w układach pneumatycznych
Systemy transportu i procesów montażowych w przemyśle

Cechy charakterystyczne

Konfiguracja 5/3 — 5-portowy, 3-pozycyjny zawór do pełnego sterowania ruchem
Odporność na warunki przemysłowe i wysoka niezawodność
Łatwa integracja z komponentami Festo oraz szeroką gamą sterowników pneumatycznych
Standaryzacja interfejsów ułatwiająca serwis i diagnostykę

Dane techniczne

Dlaczego warto wybrać ten model?

Renoma i wsparcie producenta Festo — gwarancja jakości oraz dostępność części zamiennych
Uniwersalność zastosowań i szeroka kompatybilność z układami pneumatycznymi
Wysoka niezawodność w wymagających warunkach pracy
Łatwa integracja i diagnostyka dzięki standardowym interfejsom

FAQ

Jak dobrać odpowiedni zawór VL-5/3B-D-2-C-EX do mojego układu?

Aby dopasować zawór do konkretnego układu, warto uwzględnić liczbę portów, liczbę pozycji oraz wymagania dotyczące sterowania i ciśnienia. Skontaktuj się z naszym zespołem wsparcia technicznego lub autoryzowanym dystrybutorem Festo, podając charakterystyki układu i wymagania dotyczące siłowników.

Czy dostępne są wersje z różnymi opcjami napędu lub złącz?

W ofercie Festo dostępne są różne wersje zaworów o różnych opcjach napędu i złącz. Aby potwierdzić dostępność konkretnej wersji VL-5/3B-D-2-C-EX, skontaktuj się z naszym zespołem sprzedaży lub sprawdź kartę produktu na stronie.

Cena netto /szt.

1045.44 zł

Cena brutto / szt.

1285.89 zł
