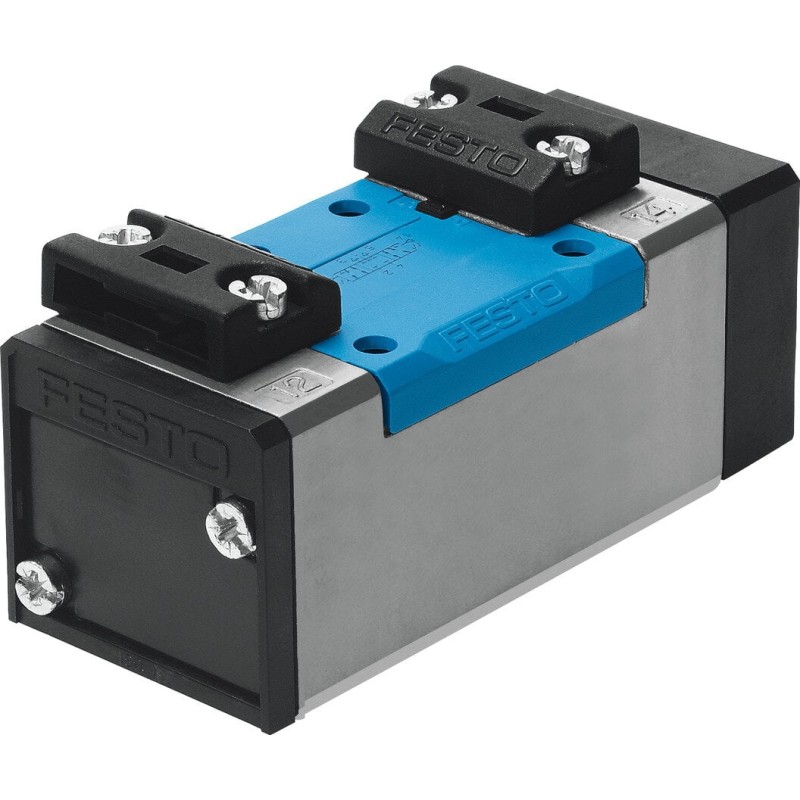

Zawór pneumatyczny VL-5/2-D-3-FR-C-EX (536012) - Festo OT-FESTO009879

zoom_in

Dane techniczne

Dane techniczne

ATEX-Kategoria Gaz II 2G
ATEX-Kategoria Pył II 2D
Ciśnienie pilota 3 ... 16 bar
Ciśnienie robocze -0.9 ... 16 bar
Czas przełączania przy wyłączaniu 43 ms
Czas przełączania przy włączaniu 13 ms
Ex-Ochrona przeciwwybuchowa Gaz Ex h IIC T4 Gb
Ex-Ochrona przeciwwybuchowa Pył Ex h IIIC T130°C Db
Ex-Temperatura otoczenia -10°C <= Ta <= +60°C
Funkcja odpowietrzenia Możliwość dławienia
Funkcja zaworu 5/2 monostabilny
Kierunek przepływu Rewersyjny
Kod ISO 304
Konstrukcja Zawór tłoczkowo-suwakowy
Materiał obudowy Aluminium-odlew ciśnieniowy
Materiał uszczelnień HNBR, NBR
Medium dla pilotów Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Medium robocze Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Normalny przepływ nominalny 4 500 l/min
Odporność na wibracje Transport application test at severity level 1 in accordance with FN 942017-4 and EN 60068-2-6
Odporność na wstrząsy Test odporności na wstrząsy, poziom surowości warunków 2 zgodnie z FN942017-5 i EN60068-2-27
Pomocnicze ręczne uruchamianie Brak
Poziom ciśnienia akustycznego 85 dB(A)
Pozycja zabudowy Dowolna
Przekrycie Positive overlap
Przyłącze pneumatyczne 1 Płyta przyłączeniowa, wielkość 3 wg ISO 5599-1
Przyłącze pneumatyczne 2 Płyta przyłączeniowa, wielkość 3 wg ISO 5599-1
Przyłącze pneumatyczne 3 Płyta przyłączeniowa, wielkość 3 wg ISO 5599-1
Przyłącze pneumatyczne 4 Płyta przyłączeniowa, wielkość 3 wg ISO 5599-1
Przyłącze pneumatyczne 5 Płyta przyłączeniowa, wielkość 3 wg ISO 5599-1
Przyłącze zasilania pilota 14 Płyta przyłączeniowa, wielkość 3 wg ISO 5599-1
Raster 71 mm
Rodzaj sterowania Bezpośredni
Rodzaj uszczelnienia Miękkie
Sposób kasowania Sprężyna mechaniczna
Sposób montażu Na płycie przyłączeniowej, Przy pomocy otworów przelotowych i śrub
Sposób uruchomienia Pneumatyczny
Szerokość zabudowy 65 mm
Temperatura medium -10 ... 60 °C
Temperatura otoczenia -10 ... 60 °C
Uwaga dotycząca materiałów Zgodne z RoHS
Uwagi odnośnie medium roboczego Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Waga produktu 810 g
Wielkość nominalna 14.5 mm
Zgodność z normą ISO 5599-1
Znak CE (patrz deklaracja zgodności) Wg dyrektywy EU-Ochrona Ex - (ATEX)

Opis produktu

Zawór pneumatyczny VL-5/2-D-3-FR-C-EX firmy Festo

Zawór pneumatyczny VL-5/2-D-3-FR-C-EX firmy Festo to niezawodne rozwiązanie do precyzyjnego sterowania układami pneumatycznymi, zaprojektowane z myślą o środowiskach wymagających zabezpieczenia EX. Dzięki konstrukcji 5/2 oraz wysokiej trwałości doskonale sprawdza się w automatyce przemysłowej.

Opis konstrukcji i działania

Zawór VL-5/2-D-3-FR-C-EX to zawór 5/2 (5 portów, 2 pozycje) sterowany elektromagnetycznie, zaprojektowany do kierowania przepływem powietrza do siłowników pneumatycznych. Dzięki wersji EX może pracować w strefach wymagających ochrony przed wybuchem, co czyni go odpowiednim wyborem dla przemysłu chemicznego, energetycznego i ciężkiego. Solidna obudowa i precyzyjne połączenia zapewniają niezawodność i powtarzalność działania w trudnych warunkach.

Zastosowanie

Sterowanie siłownikami pneumatycznymi w liniach produkcyjnych i maszynach przemysłowych.
Automatyzacja procesów pakowania, obróbki i przenoszenia materiałów w strefach wymagających ochrony EX.

Cechy charakterystyczne

5/2 (5 portów, 2 pozycje) – uniwersalne sterowanie przepływem powietrza do dwóch kierunków ruchu siłownika.
Przeznaczenie do pracy w strefach zagrożonych wybuchem (wersja EX).
Kompaktowa i trwała konstrukcja ułatwiająca integrację w istniejących układach.
Zaufana marka Festo – wsparcie techniczne i kompatybilność z szeroką gamą komponentów pneumatycznych.

Dane techniczne

Typ produktu: Zawór pneumatyczny VL-5/2-D-3-FR-C-EX
Producent: Festo
Kod produktu: 536012

Dlaczego warto wybrać ten model?

Niezawodność i długoterminowa stabilność pracy w wymagających warunkach przemysłowych.
Ekspozycja na strefy zagrożone wybuchem dzięki wersji EX – możliwość bezpiecznej pracy w trudnych środowiskach.
Łatwa integracja z istniejącymi układami pneumatycznymi i szeroką kompatybilnością z siłownikami 5/2.
Wsparcie i dostępność części zamiennych od renomowanego producenta – Festo.

FAQ

Czy zawór VL-5/2-D-3-FR-C-EX jest kompatybilny z typowymi siłownikami 5/2?

Tak, jest zaprojektowany do sterowania typowymi siłownikami pneumatycznymi o konfiguracji 5/2. Przed instalacją warto odnieść się do dokumentacji technicznej producenta w zakresie dopasowania przyłączy i zakresów ciśnienia zasilania.
