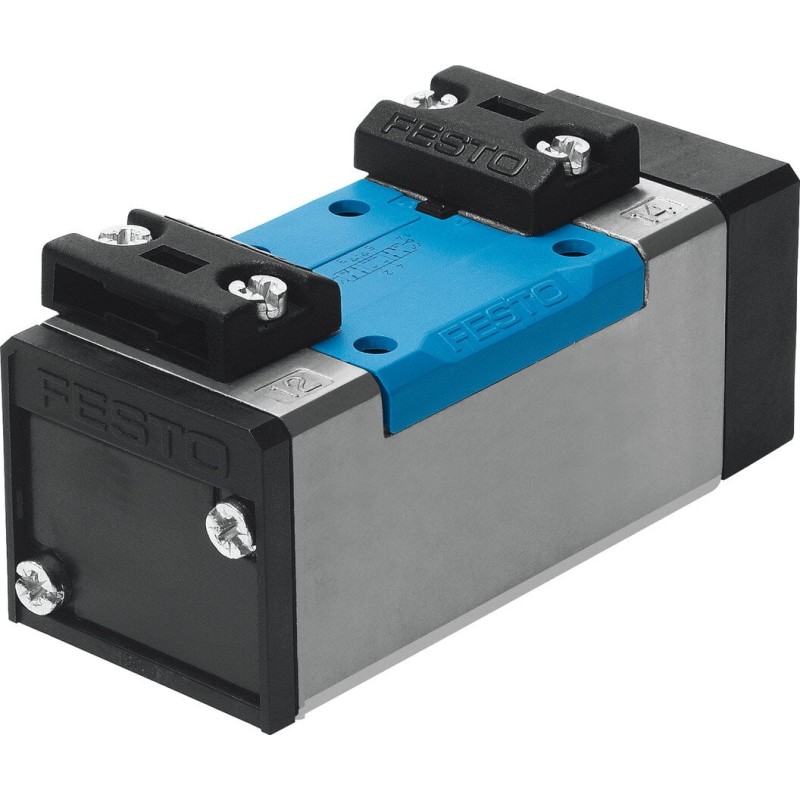

Zawór pneumatyczny VL-5/2-D-3-FR-C (151863) - Festo OT-FESTO009878

zoom_in

Dane techniczne

Dane techniczne

Ciśnienie pilota 3 ... 16 bar
Ciśnienie robocze -0.9 ... 16 bar
Czas przełączania przy wyłączaniu 43 ms
Czas przełączania przy włączaniu 13 ms
Dopuszczenie c UL us - Recognized (OL)
Funkcja odpowietrzenia Możliwość dławienia
Funkcja zaworu 5/2 monostabilny
Kierunek przepływu Rewersyjny
Kod ISO 304
Konstrukcja Zawór tłoczkowo-suwakowy
Materiał obudowy Aluminium-odlew ciśnieniowy
Materiał uszczelnień HNBR, NBR
Medium dla pilotów Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Medium robocze Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Normalny przepływ nominalny 4 500 l/min
Odporność na wibracje Transport application test at severity level 1 in accordance with FN 942017-4 and EN 60068-2-6
Odporność na wstrząsy Test odporności na wstrząsy, poziom surowości warunków 2 zgodnie z FN942017-5 i EN60068-2-27
Pomocnicze ręczne uruchamianie Brak
Poziom ciśnienia akustycznego 85 dB(A)
Pozycja zabudowy Dowolna
Przekrycie Positive overlap
Przyłącze pneumatyczne 1 Płyta przyłączeniowa, wielkość 3 wg ISO 5599-1
Przyłącze pneumatyczne 2 Płyta przyłączeniowa, wielkość 3 wg ISO 5599-1
Przyłącze pneumatyczne 3 Płyta przyłączeniowa, wielkość 3 wg ISO 5599-1
Przyłącze pneumatyczne 4 Płyta przyłączeniowa, wielkość 3 wg ISO 5599-1
Przyłącze pneumatyczne 5 Płyta przyłączeniowa, wielkość 3 wg ISO 5599-1
Przyłącze zasilania pilota 14 Płyta przyłączeniowa, wielkość 3 wg ISO 5599-1
Raster 71 mm
Rodzaj sterowania Bezpośredni
Rodzaj uszczelnienia Miękkie
Sposób kasowania Sprężyna mechaniczna
Sposób montażu Na płycie przyłączeniowej, Przy pomocy otworów przelotowych i śrub
Sposób uruchomienia Pneumatyczny
Szerokość zabudowy 65 mm
Temperatura medium -10 ... 60 °C
Temperatura otoczenia -10 ... 60 °C
Uwaga dotycząca materiałów Zgodne z RoHS
Uwagi odnośnie medium roboczego Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Waga produktu 810 g
Wielkość nominalna 14.5 mm
Zgodność z normą ISO 5599-1

Opis produktu

Zawór pneumatyczny VL-5/2-D-3-FR-C firmy Festo

Zawór pneumatyczny VL-5/2-D-3-FR-C firmy Festo to niezawodne rozwiązanie do precyzyjnego sterowania dwukierunkowego w aplikacjach pneumatycznych. Kompaktowa konstrukcja oraz wsparcie producenta zapewniają płynność pracy w wymagających liniach produkcyjnych.

Opis konstrukcji i działania

VL-5/2-D-3-FR-C to zawór pneumatyczny o konfiguracji 5/2, przeznaczony do sterowania dwoma drogami powietrza i cyklami pracy siłowników. Dzięki solidnej konstrukcji i wysokiej jakości materiałom zapewnia niezawodność w środowiskach przemysłowych i długą żywotność w cyklach sterowania.

Zastosowanie

Sterowanie dwukierunkowymi siłownikami pneumatycznymi w liniach montażowych i pakujących.
Automatyzacja procesów przemysłowych wymagających szybkiej i precyzyjnej zmiany kierunku przepływu powietrza.

Cechy charakterystyczne

Kompaktowa, trwała konstrukcja, łatwa integracja w ograniczonych przestrzeniach.
Konfiguracja 5/2 umożliwia sterowanie dwukierunkowym ruchem siłownika.
Wysoka niezawodność, poparta doświadczeniem marki Festo.

Dane techniczne

Dlaczego warto wybrać ten model?

Renoma i wsparcie techniczne Festo, uznawanej marki w automatyce pneumatycznej.
Efektywne sterowanie procesami dzięki konfiguracji 5/2, odpowiedniej dla wielu układów.
Kompaktowa konstrukcja ułatwia integrację w istniejących instalacjach.
Wysoka trwałość i niezawodność w warunkach przemysłowych.
