Zawór pneumatyczny VL-5/2-D-2-C (151845) - Festo OT-FESTO009872

zoom_in

Dane techniczne

Dane techniczne

Ciśnienie pilota 2 ... 16 bar
Ciśnienie robocze 2 ... 16 bar
Czas przełączania przy wyłączaniu 39 ms
Czas przełączania przy włączaniu 23 ms
Dopuszczenie UL - Recognized (OL)
Funkcja odpowietrzenia Możliwość dławienia
Funkcja zaworu 5/2 monostabilny
Kierunek przepływu Jednokierunkowy
Kod ISO 202
Konstrukcja Zawór tłoczkowo-suwakowy
Materiał obudowy Aluminium-odlew ciśnieniowy
Materiał uszczelnień HNBR, NBR
Medium dla pilotów Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Medium robocze Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Normalny przepływ nominalny 2 300 l/min
Odporność na wibracje Transport application test at severity level 1 in accordance with FN 942017-4 and EN 60068-2-6
Odporność na wstrząsy Test odporności na wstrząsy, poziom surowości warunków 2 zgodnie z FN942017-5 i EN60068-2-27
Pomocnicze ręczne uruchamianie Brak
Poziom ciśnienia akustycznego 85 dB(A)
Pozycja zabudowy Dowolna
Przekrycie Positive overlap
Przyłącze pneumatyczne 1 Płyta przyłączeniowa, wielkość 2 wg ISO 5599-1
Przyłącze pneumatyczne 2 Płyta przyłączeniowa, wielkość 2 wg ISO 5599-1
Przyłącze pneumatyczne 3 Płyta przyłączeniowa, wielkość 2 wg ISO 5599-1
Przyłącze pneumatyczne 4 Płyta przyłączeniowa, wielkość 2 wg ISO 5599-1
Przyłącze pneumatyczne 5 Płyta przyłączeniowa, wielkość 2 wg ISO 5599-1
Przyłącze zasilania pilota 14 Płyta przyłączeniowa, wielkość 2 wg ISO 5599-1
Raster 56 mm
Rodzaj sterowania Bezpośredni
Rodzaj uszczelnienia Miękkie
Sposób kasowania Sprężyna pneumatyczna
Sposób montażu Na płycie przyłączeniowej, Przy pomocy otworów przelotowych i śrub
Sposób uruchomienia Pneumatyczny
Szerokość zabudowy 54 mm
Temperatura medium -10 ... 60 °C
Temperatura otoczenia -10 ... 60 °C
Uwaga dotycząca materiałów Zgodne z RoHS
Uwagi odnośnie medium roboczego Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Waga produktu 550 g
Wielkość nominalna 11.5 mm
Zgodność z normą ISO 5599-1

Opis produktu

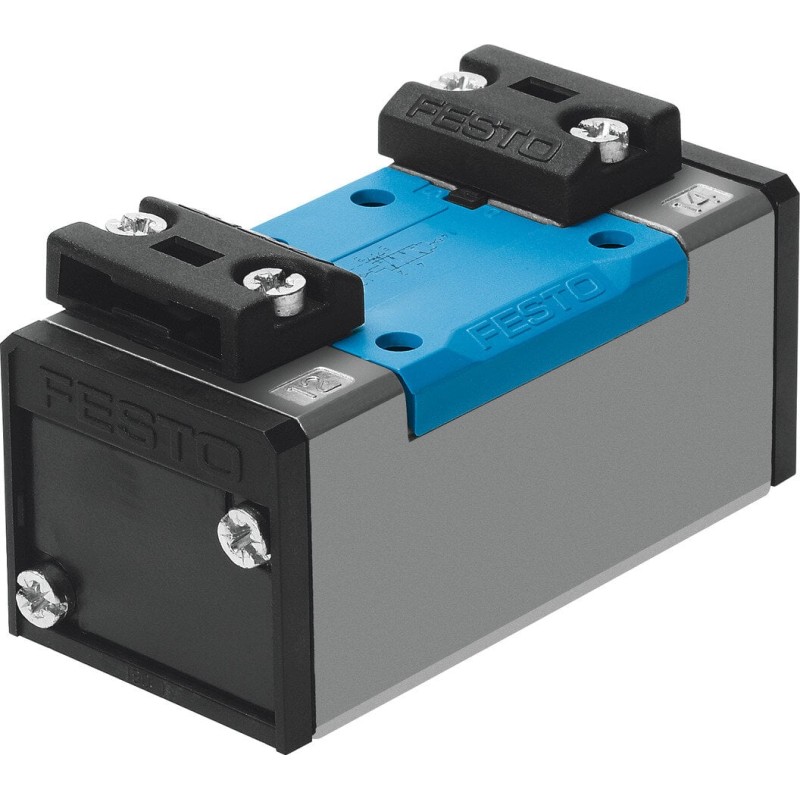

Zawór pneumatyczny VL-5/2-D-2-C od Festo

Zawór pneumatyczny VL-5/2-D-2-C od Festo to kompaktowe i niezawodne rozwiązanie do sterowania dwustronnymi siłownikami w automatyce przemysłowej. Dzięki dwóm cewkom i solidnej konstrukcji sprawdzi się w wymagających liniach produkcyjnych.

Opis konstrukcji i działania

Zawór VL-5/2-D-2-C to dwupozycyjny zawór pneumatyczny o konfiguracji 5/2, wyprodukowany przez Festo. Z dwoma cewkami (D) zapewnia niezawodne i szybkie przełączanie kierunku przepływu powietrza do dwustronnego cylindra. Kompaktowy korpus i standardowe złącza ułatwiają integrację w istniejących układach pneumatycznych, a solidna konstrukcja gwarantuje długą żywotność w przemyśle.

Zastosowanie

Sterowanie dwustronnym cylindrem pneumatycznym w układach automatyki i linii produkcyjnych
Integracja w systemach PLC i sterowania procesowego
Wykorzystanie w maszynach pakujących, przenośnikach i liniach montażowych

Cechy charakterystyczne

Konfiguracja 5/2 i dwie cewki (D) umożliwiające niezawodne przełączanie
Kompaktowa obudowa z łatwą instalacją na standardowych panelach/gniazdach
Wykonanie zgodne z serią VL firmy Festo
Przyjazna integracja z istniejącymi układami pneumatycznymi

Dane techniczne

Kod zaworu: VL-5/2-D-2-C
Seria: VL
Konfiguracja: 5/2
Producent: Festo

Dlaczego warto wybrać ten model?

Renoma i wsparcie techniczne producenta Festo oraz szeroka dostępność części zamiennych
Kompaktowa konstrukcja i łatwość integracji w istniejących układach pneumatycznych
Niezawodność i przystępność w zastosowaniach przemysłowych
Standardowa konfiguracja 5/2 dopasowana do szerokiego zakresu aplikacji sterowania siłownikami

FAQ

Jakie są główne zastosowania zaworu VL-5/2-D-2-C?

Zawór VL-5/2-D-2-C służy do sterowania dwustronnym cylindrem pneumatycznym w układach automatyki, liniach montażowych i maszynach pakujących, zapewniając precyzyjne przełączanie między pozycjami cylindra.

Czy potrzebne są specjalne narzędzia do montażu i konserwacji?

W większości przypadków montaż wymaga standardowych narzędzi oraz zgodności z instrukcjami producenta. Regularne przeglądy zgodnie z kartą katalogową przedłużają żywotność zaworu.

Cena netto /szt.

760.50 zł

Cena brutto / szt.

935.42 zł
