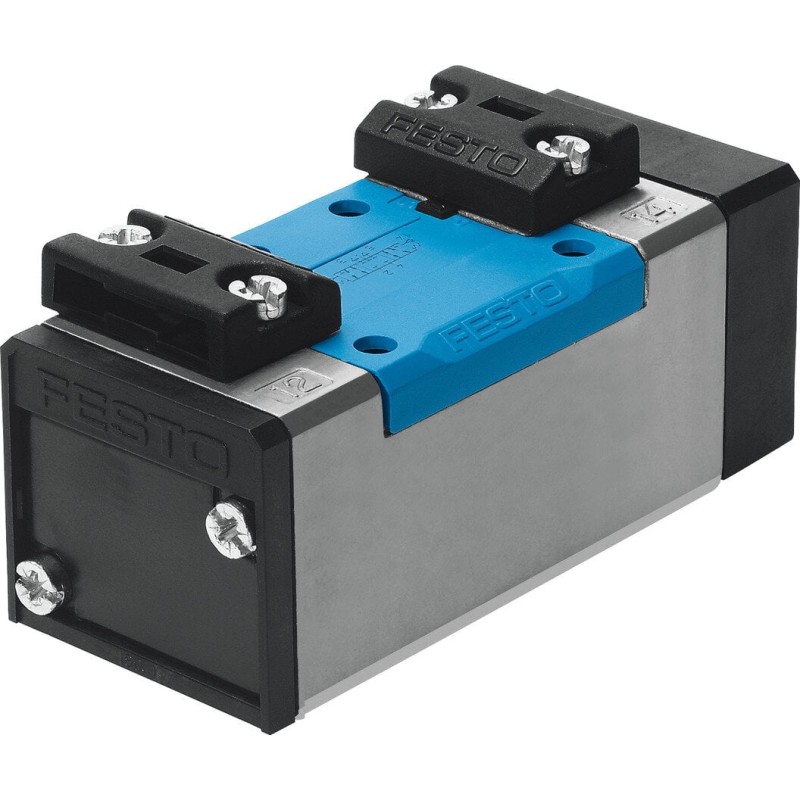

Zawór pneumatyczny VL-5/2-D-1-FR-C-EX (536010) - Festo OT-FESTO009871

zoom_in

Dane techniczne

Dane techniczne

ATEX-Kategoria Gaz II 2G
ATEX-Kategoria Pył II 2D
Ciśnienie pilota 3 ... 16 bar
Ciśnienie robocze -0.9 ... 16 bar
Czas przełączania przy wyłączaniu 23 ms
Czas przełączania przy włączaniu 6 ms
Ex-Ochrona przeciwwybuchowa Gaz Ex h IIC T4 Gb
Ex-Ochrona przeciwwybuchowa Pył Ex h IIIC T130°C Db
Ex-Temperatura otoczenia -10°C <= Ta <= +60°C
Funkcja odpowietrzenia Możliwość dławienia
Funkcja zaworu 5/2 monostabilny
Kierunek przepływu Rewersyjny
Kod ISO 104
Konstrukcja Zawór tłoczkowo-suwakowy
Materiał obudowy Aluminium-odlew ciśnieniowy
Materiał uszczelnień HNBR, NBR
Medium dla pilotów Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Medium robocze Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Normalny przepływ nominalny 1 200 l/min
Odporność na wibracje Transport application test at severity level 1 in accordance with FN 942017-4 and EN 60068-2-6
Odporność na wstrząsy Test odporności na wstrząsy, poziom surowości warunków 2 zgodnie z FN942017-5 i EN60068-2-27
Pomocnicze ręczne uruchamianie Brak
Poziom ciśnienia akustycznego 85 dB(A)
Pozycja zabudowy Dowolna
Przekrycie Positive overlap
Przyłącze pneumatyczne 1 Płyta przyłączeniowa, wielkość 1 wg ISO 5599-1
Przyłącze pneumatyczne 2 Płyta przyłączeniowa, wielkość 1 wg ISO 5599-1
Przyłącze pneumatyczne 3 Płyta przyłączeniowa, wielkość 1 wg ISO 5599-1
Przyłącze pneumatyczne 4 Płyta przyłączeniowa, wielkość 1 wg ISO 5599-1
Przyłącze pneumatyczne 5 Płyta przyłączeniowa, wielkość 1 wg ISO 5599-1
Przyłącze zasilania pilota 12 Płyta przyłączeniowa, wielkość 1 wg ISO 5599-1
Przyłącze zasilania pilota 14 Płyta przyłączeniowa, wielkość 1 wg ISO 5599-1
Raster 43 mm
Rodzaj sterowania Bezpośredni
Rodzaj uszczelnienia Miękkie
Sposób kasowania Sprężyna mechaniczna
Sposób montażu Na płycie przyłączeniowej, Przy pomocy otworów przelotowych
Sposób uruchomienia Pneumatyczny
Szerokość zabudowy 42 mm
Temperatura medium -10 ... 60 °C
Temperatura otoczenia -10 ... 60 °C
Uwaga dotycząca materiałów Zgodne z RoHS
Uwagi odnośnie medium roboczego Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Waga produktu 290 g
Wielkość nominalna 8 mm
Zgodność z normą ISO 5599-1
Znak CE (patrz deklaracja zgodności) Wg dyrektywy EU-Ochrona Ex - (ATEX)

Opis produktu

Zawór pneumatyczny VL-5/2-D-1-FR-C-EX (536010) firmy Festo to niezawodne rozwiązanie do precyzyjnego sterowania układami pneumatycznymi, w tym wersją EX przeznaczoną do wymagających środowisk. Dzięki solidnej konstrukcji i wysokiej klasy materiałom zapewnia długą żywotność w przemyśle automatyki.

Opis konstrukcji i działania

VL-5/2-D-1-FR-C-EX to zawór pneumatyczny o konfiguracji 5/2 (pięć portów, dwie pozycje) z elektrozaworem i wersją FR-C-EX. Urządzenie steruje przepływem powietrza między kanałami, umożliwiając realizację ruchów dwukierunkowych siłownika.

Konstrukcja zapewnia szczelność, wysoką odporność na warunki przemysłowe oraz łatwą integrację z istniejącymi instalacjami pneumatycznymi. Wersja EX potwierdza zgodność z wymaganiami bezpieczeństwa w obszarach narażonych na wybuchy.

Zastosowanie

Sterowanie siłownikami pneumatycznymi w liniach produkcyjnych i automatyce przemysłowej.
Systemy pakowania, dozowania i transportu materiałów w procesach produkcyjnych.
Elementy układów dozorowych i manipulacyjnych w strefach EX, gdzie wymagana jest dodatkowa ochrona.

Cechy charakterystyczne

Wersja EX zapewniająca ochronę zgodną z normami ATEX/IECEx (bezpieczeństwo pracy w strefach zagrożonych wybuchem).
Kompaktowa, łatwa w montażu konstrukcja umożliwiająca szybkie integrowanie z istniejącymi instalacjami.
Wysoka niezawodność i długoterminowa stabilność pracy dzięki precyzyjnemu wykonaniu i wysokiej jakości materiałom.
Elastyczność sterowania dzięki napędowi elektromagnetycznemu, umożliwiająca szybkie przełączanie między pozycjami.

Dane techniczne

Dlaczego warto wybrać ten model?

Renoma i solidność marki Festo — długoterminowa dostępność części zamiennych i wsparcie techniczne.
Wersja EX — bezpieczna praca w strefach zagrożonych wybuchem zgodnie z obowiązującymi normami.
Precyzyjne i szybkie przełączanie, co przekłada się na efektywność procesów automatyzacyjnych.
Łatwa integracja z istniejącymi systemami pneumatycznymi i prostota montażu.

FAQ

Czy VL-5/2-D-1-FR-C-EX jest przeznaczony do zastosowań w strefach EX?

Tak, wersja EX zapewnia ochronę zgodną z normami ATEX/IECEx i jest przeznaczona do pracy w strefach zagrożonych wybuchem. Należy jednak stosować się do lokalnych przepisów i dokumentacji producenta.

Czy zawór można używać z różnymi źródłami zasilania pneumatycznego?

Zawór zaprojektowano do pracy z typowymi układami pneumatycznymi; szczegóły dotyczące ciśnień i parametrów zasilania należy zweryfikować w dokumentacji technicznej Festo dla modelu VL-5/2-D-1-FR-C-EX.

Jakie czynności serwisowe są zalecane po długim okresie eksploatacji?

Zaleca się regularne przeglądy, kontrolę szczelności i stanu uszczelek, a także konserwację zgodnie z wytycznymi producenta. W przypadku wersji EX warto zwrócić uwagę na zgodność zabezpieczeń z aktualnymi normami bezpieczeństwa.

Cena netto /szt.

442.35 zł

Cena brutto / szt.

544.09 zł
