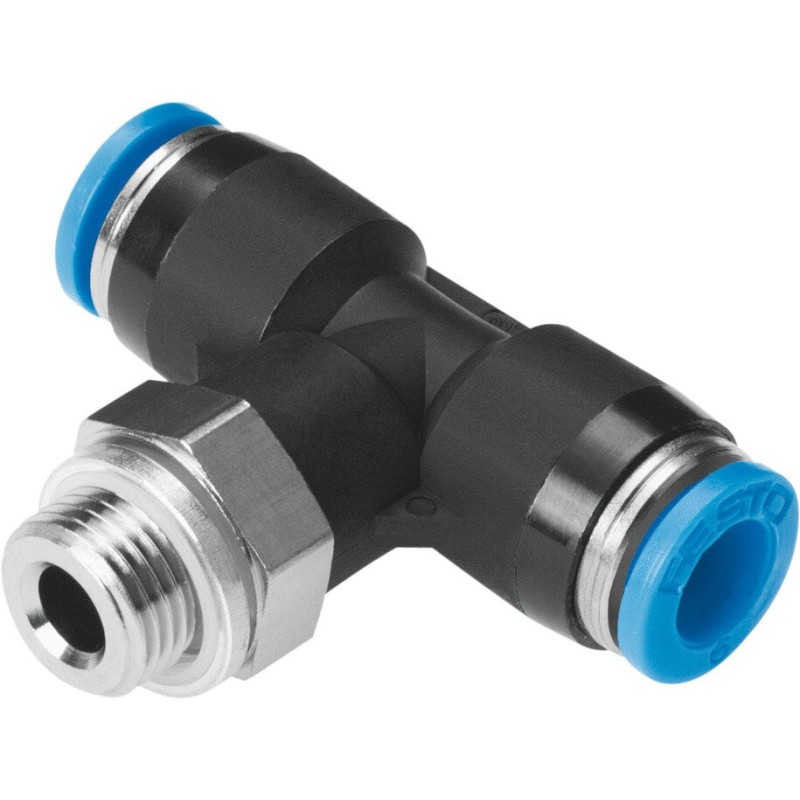

Złącze wtykowe-T QST-G1/8-4-100 (132066) - Festo OT-FESTO024367

zoom_in

Dane techniczne

Dane techniczne

Ciśnienie robocze dla pełnego zakresu temperatury -0.95 ... 6 bar
Ciśnienie robocze w zależności od temperatury -0.95 ... 14 bar
Jednostka opakowania 100
Klasa odporności na korozję CRC 1 – Niska odporność na korozję
Klasyfikacja morska patrz certyfikat
Kolor pierścienia zwalniającego Niebieski
Konstrukcja Zasada Push Pull
Liczba linii zasilających 1
Liczba wyjść 2
Materiał obudowy PBT
Materiał pierścienia zwalniającego POM
Materiał uszczelnienia przewodu NBR
Medium robocze Sprężone powietrze wg ISO8573-1:2010 [7:-:-], Woda zgodnie z deklaracją producenta na www.festo.com
Nominalny moment dokręcający 7 Nm
Nr kat. OT-FESTO024367
Pozycja zabudowy Dowolna
Przyłącze pneumatyczne 1 Gwint zewnętrzny G1/8
Przyłącze pneumatyczne 2 dla przewodu o średnicy zew. 4 mm
Temperatura otoczenia -10 ... 80 °C
Tolerancja dla nominalnego momentu dokręcenia ± 20 %
Typ uszczelnienia gwintu Podkładka uszczelniająca
Uwaga dotycząca materiałów Zgodne z RoHS
Uwagi odnośnie medium roboczego Możliwa praca na powietrzu olejonym
Waga produktu 15 g
Wielkość Standard
Wielkość nominalna 2.8 mm

Opis produktu

Złącze wtykowe-T QST-G1/8-4-100 od Festo to solidne rozwiązanie do szybkich i bezpiecznych połączeń w instalacjach pneumatycznych. Dzięki kompaktowej konstrukcji oraz wysokiej trwałości zapewnia pewne połączenie w wymagających warunkach przemysłowych.

Opis konstrukcji i działania

Złącze należy do serii QST-G1/8-4-100 i charakteryzuje się precyzyjnym gwintem oraz przemyślanym mechanizmem blokującym, który umożliwia szybkie połączenie bez narzędzi. Dzięki beznarzędziowemu systemowi blokowania zapewnia pewny kontakt i łatwą obsługę w codziennej pracy.

Projekt skupia się na szczelności i powtarzalności połączeń, minimalizując straty ciśnienia i ryzyko przecieków w systemach pneumatycznych. Wysokiej jakości materiały zastosowane w konstrukcji zwiększają trwałość nawet w warunkach wibracji i intensywnej eksploatacji.

Zastosowanie

Połączenia w układach pneumatycznych i automatyce przemysłowej
Szybkie podłączanie czujników, siłowników i elementów instalacji w liniach produkcyjnych
