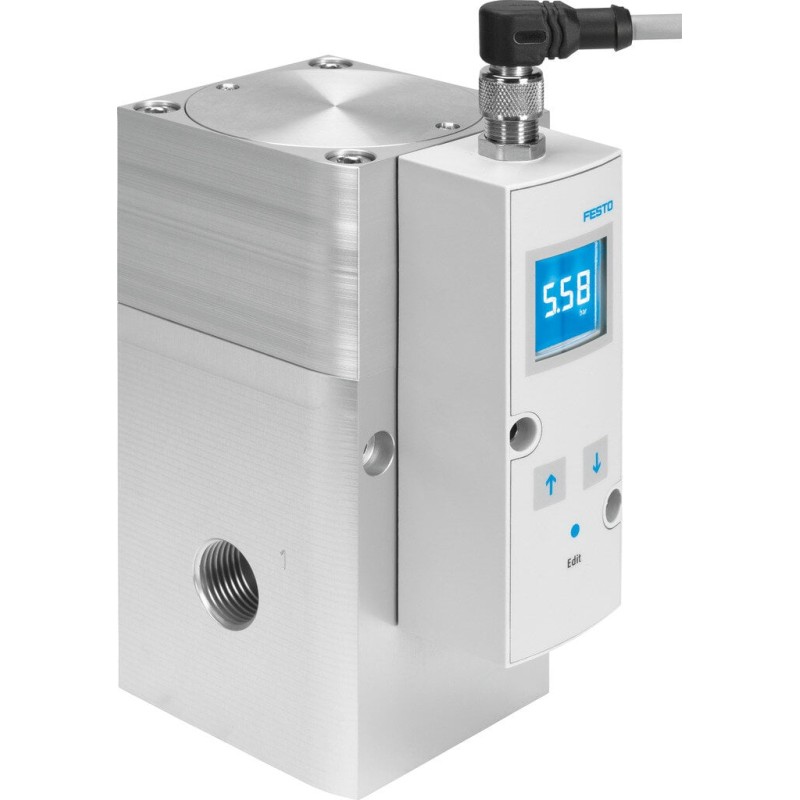

Zawór proporcjonalny ciśnienia VPPM-12L-L-1-G12-0L6H-A4N-S1C1 (575245), Festo OT-FESTO038505

zoom_in

Dane techniczne

Dane techniczne

Błąd liniowości FS 1 %
Ciśnienie wejściowe 1 0 ... 8 bar
Ciśnienie wejściowe 1 MPa 0 ... 0.8 MPa
Czas pracy ciągłej 100 %
Dokładność całkowita 1,25 %FS
Dopuszczenie RCM Mark, c UL us - Listed (OL)
Funkcja zaworu 3-drogowy zawór proporcjonalny ciśnienia
Histereza 0.5 %FS
Instrukcje dotyczące bezpieczeństwa Ustawienia bezpieczeństwa VPPM: Przy przerwaniu przewodu zasilającego ciśnienie wyjściowe nie jest regulowane.
Klasa odporności na korozję CRC 2 – Średnia odporność na korozję
Konstrukcja Uruchamiany pilotem zawór regulacyjny membranowy
Liniowość 1 %FS
Maks. histereza ciśnienia 0.03 bar
Maks. pobór mocy elektrycznej 12 W
Maks. pobór prądu 500 mA
Materiał obudowy Stop aluminium, Anodowanie
Medium robocze Sprężone powietrze wg ISO8573-1:2010 [7:4:4], Gazy obojętne
Normalny przepływ nominalny 4 500 l/min
Nr kat. OT-FESTO038505
Powtarzalność 0.5 %FS
Powtarzalność FS 0.5 %
Pozycja montażowa dowolny
Pozycja zabudowy Dowolna
Przyłącze elektryczne 8-pin, M12, Wtyczka
Przyłącze pneumatyczne 1 G1/2
Przyłącze pneumatyczne 2 G1/2
Przyłącze pneumatyczne 3 G1/2
Rodzaj sterowania Z pilotem
Rodzaj uszczelnienia miękki
Sposób kasowania Sprężyna mechaniczna
Sposób montażu Przy pomocy otworów przelotowych, Przy pomocy osprzętu, Do wyboru:
Sposób uruchomienia Elektryczny
Średnica nominalna dla zasilania 12 mm
Średnica nominalna odpowietrzenia 12 mm
Stopień ochrony IP65
Temperatura medium 10 ... 50 °C
Temperatura otoczenia 0 ... 50 °C
Tętnienie resztkowe 10 %
Typ wyświetlacza LCD z podświetlaniem tła
Uwaga dotycząca materiałów Zgodne z RoHS
Uwagi odnośnie medium roboczego Niemożliwa praca na powietrzu olejonym
Waga produktu 2 050 g
Współczynnik temperaturowy 0.04 %/K
Wyjście dwustanowe NPN
Zabezpieczenie przed odwrotną polaryzacją Dla wszystkich przyłączy elektrycznych
Zabezpieczenie przed zwarciem Dla wszystkich przyłączy elektrycznych
Zakres napięcia roboczego DC 21.6 ... 26.4 V
Zakres regulacji ciśnienia 0.06 ... 6 bar
Zakres regulacji ciśnienia MPa 0.006 ... 0.6 MPa
Zakres wejściowego sygnału analogowego 4 - 20 mA
Zakres wyjściowego sygnału analogowego 4 - 20 mA
Znak CE (patrz deklaracja zgodności) Wg dyrektywy EU-EMV
Znak KC KC-EMV

Opis produktu

Zawór proporcjonalny ciśnienia VPPM-12L-L-1-G12-0L6H-A4N-S1C1 firmy Festo

Zawór proporcjonalny ciśnienia VPPM-12L-L-1-G12-0L6H-A4N-S1C1 firmy Festo zapewnia precyzyjną regulację ciśnienia w układach pneumatycznych, łącząc wysoką dokładność z niezawodnością. Dzięki zaawansowanej konstrukcji doskonale sprawdzi się w aplikacjach wymagających płynnego i stabilnego sterowania siłą i ruchem.

Opis konstrukcji i działania

VPPM-12L-L-1-G12-0L6H-A4N-S1C1 to elektromagnetyczny zawór proporcjonalny ciśnienia zaprojektowany do precyzyjnego sterowania wyjściowym ciśnieniem w układach pneumatycznych. Urządzenie przekłada sygnał sterujący na odpowiednie ciśnienie wyjściowe, umożliwiając płynną regulację siły napędu dla siłowników i narzędzi. Dzięki solidnej konstrukcji i możliwościom sterowania analogowego zapewnia stabilne parametry pracy w zmieniających się warunkach produkcyjnych.

Przeznaczenie tego modelu obejmuje aplikacje przemysłowe, gdzie kluczowa jest dokładność i powtarzalność regulacji ciśnienia, a także integracja z istniejącymi systemami automatyki. Współpracuje z typowymi interfejsami sterowania, co ułatwia implementację w nowych i istniejących liniach produkcyjnych.

Zastosowanie

Precyzyjne sterowanie ciśnieniem w układach pneumatycznych i napędach hydraulicznych
Aplikacje testowe i procesowe wymagające stabilnej regulacji ciśnienia

Cechy charakterystyczne

Precyzyjna regulacja ciśnienia wyjściowego
Szerokie możliwości sterowania sygnałem wejściowym
Wysoka niezawodność i kompatybilność z systemami automatyki
Kompaktowa konstrukcja ułatwiająca integrację w rozstawach standardowych

Dane techniczne

Informacje techniczne dostępne w dokumentacji producenta.

Dlaczego warto wybrać ten model?

Precyzyjna kontrola ciśnienia zapewniająca powtarzalność procesów
Renomowany producent Festo gwarantujący wsparcie techniczne i długookresową dostępność części
Kompatybilność z powszechnymi standardami i łatwość integracji w istniejących układach
Solidna konstrukcja zapewniająca długą żywotność w wymagających środowiskach
Elastyczność w zakresie konfiguracji sterowania i zastosowań przemysłowych

FAQ

Na jakie sterowanie reaguje zawór VPPM?

Zawór reaguje na sygnał sterujący stosowany w układach pneumatycznych; szczegóły interfejsu zależą od wersji i konfiguracji. Aby uzyskać pewność co do kompatybilności, sprawdź dokumentację producenta.
