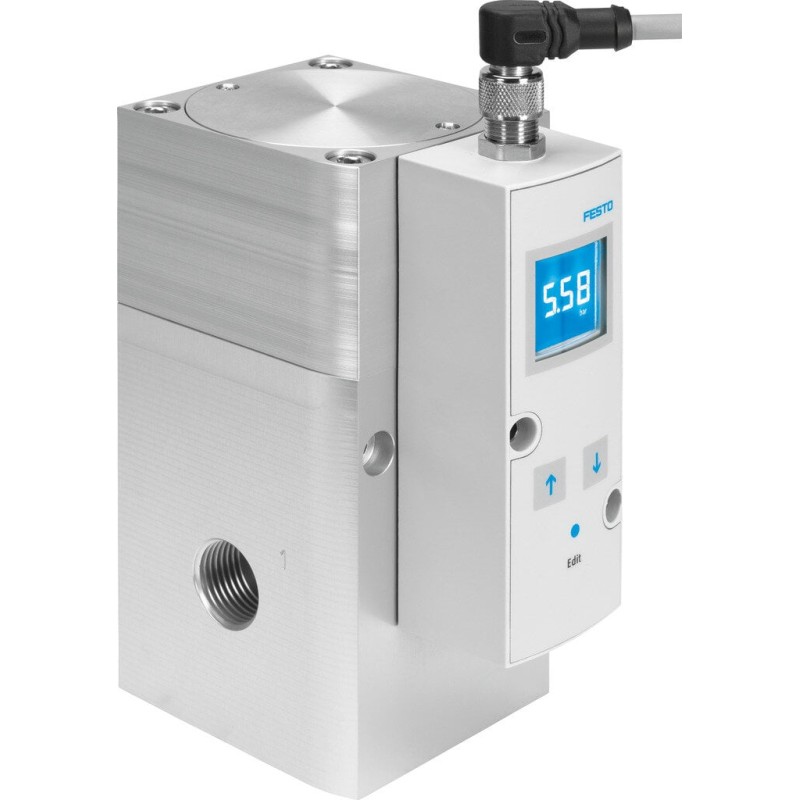

Zawór proporcjonalny ciśnienia VPPM-12L-L-1-G12-0L6H-A4P-S1C1 (575243), Festo OT-FESTO038504

zoom_in

Dane techniczne

Dane techniczne

Błąd liniowości FS 1 %
Ciśnienie wejściowe 1 0 ... 8 bar
Ciśnienie wejściowe 1 MPa 0 ... 0.8 MPa
Czas pracy ciągłej 100 %
Dokładność całkowita 1,25 %FS
Dopuszczenie RCM Mark, c UL us - Listed (OL)
Funkcja zaworu 3-drogowy zawór proporcjonalny ciśnienia
Histereza 0.5 %FS
Instrukcje dotyczące bezpieczeństwa Ustawienia bezpieczeństwa VPPM: Przy przerwaniu przewodu zasilającego ciśnienie wyjściowe nie jest regulowane.
Klasa odporności na korozję CRC 2 – Średnia odporność na korozję
Konstrukcja Uruchamiany pilotem zawór regulacyjny membranowy
Liniowość 1 %FS
Maks. histereza ciśnienia 0.03 bar
Maks. pobór mocy elektrycznej 12 W
Maks. pobór prądu 500 mA
Materiał obudowy Stop aluminium, Anodowanie
Medium robocze Sprężone powietrze wg ISO8573-1:2010 [7:4:4], Gazy obojętne
Normalny przepływ nominalny 4 500 l/min
Nr kat. OT-FESTO038504
Powtarzalność 0.5 %FS
Powtarzalność FS 0.5 %
Pozycja montażowa dowolny
Pozycja zabudowy Dowolna
Przyłącze elektryczne 8-pin, M12, Wtyczka
Przyłącze pneumatyczne 1 G1/2
Przyłącze pneumatyczne 2 G1/2
Przyłącze pneumatyczne 3 G1/2
Rodzaj sterowania Z pilotem
Rodzaj uszczelnienia miękki
Sposób kasowania Sprężyna mechaniczna
Sposób montażu Przy pomocy otworów przelotowych, Przy pomocy osprzętu, Do wyboru:
Sposób uruchomienia Elektryczny
Średnica nominalna dla zasilania 12 mm
Średnica nominalna odpowietrzenia 12 mm
Stopień ochrony IP65
Temperatura medium 10 ... 50 °C
Temperatura otoczenia 0 ... 50 °C
Tętnienie resztkowe 10 %
Typ wyświetlacza LCD z podświetlaniem tła
Uwaga dotycząca materiałów Zgodne z RoHS
Uwagi odnośnie medium roboczego Niemożliwa praca na powietrzu olejonym
Waga produktu 2 050 g
Współczynnik temperaturowy 0.04 %/K
Wyjście dwustanowe PNP
Zabezpieczenie przed odwrotną polaryzacją Dla wszystkich przyłączy elektrycznych
Zabezpieczenie przed zwarciem Dla wszystkich przyłączy elektrycznych
Zakres napięcia roboczego DC 21.6 ... 26.4 V
Zakres regulacji ciśnienia 0.06 ... 6 bar
Zakres regulacji ciśnienia MPa 0.006 ... 0.6 MPa
Zakres wejściowego sygnału analogowego 4 - 20 mA
Zakres wyjściowego sygnału analogowego 4 - 20 mA
Znak CE (patrz deklaracja zgodności) Wg dyrektywy EU-EMV
Znak KC KC-EMV

Opis produktu

Zawór proporcjonalny ciśnienia VPPM-12L-L-1-G12-0L6H-A4P-S1C1 firmy Festo zapewnia precyzyjną regulację ciśnienia w układach pneumatycznych, łącząc niezawodność z elastycznością sterowania. Idealny do zastosowań, gdzie wymagana jest stabilna i powtarzalna kontrola ciśnienia.

Opis konstrukcji i działania

Zawór proporcjonalny reguluje ciśnienie w układzie pneumatycznym poprzez modulację przepływu w odpowiedzi na sygnał sterujący. Dzięki temu uzyskujemy płynną regulację i stabilne wartości ciśnienia, co przekłada się na precyzyjne sterowanie siłą i prędkością w procesach automatyzacji. Produkt od Festo łączy wysoką jakość wykonania z kompatybilnością z szerokim ekosystemem sterowania firmy.

Zastosowanie

Precyzyjne sterowanie ciśnieniem w układach pneumatycznych przemysłowych.
Sterowanie siłami i prędkością w maszynach do automatyzacji i obróbki.

Cechy charakterystyczne

Precyzyjna regulacja ciśnienia
Szybka odpowiedź układu na sygnał sterujący
Powtarzalność i stabilność ustawień
Renomowana jakość i wsparcie techniczne Festo

Dane techniczne

Dlaczego warto wybrać ten model?

Precyzyjna regulacja ciśnienia zapewniająca stabilność procesów.
Kompatybilność z ekosystemem Festo i łatwa integracja z istniejącymi systemami.
Wysoka niezawodność i trwałość w wymagających warunkach przemysłowych.
Elastyczność konfiguracji i szeroki zakres sygnałów sterujących.

FAQ

Czy ten zawór jest łatwy do integracji z istniejącym systemem sterowania?

Tak, zawór został zaprojektowany z myślą o łatwej integracji w typowych środowiskach automatyki. W zależności od konfiguracji może współpracować z popularnymi sterownikami PLC i modułami firmy Festo.

Jakie są korzyści z używania zaworu proporcjonalnego ciśnienia?

Główne korzyści to precyzyjna regulacja ciśnienia, redukcja fluktuacji i szybsza odpowiedź układu sterowania, co przekłada się na stabilniejsze i bardziej powtarzalne procesy.

Cena netto /szt.

5823.90 zł

Cena brutto / szt.

7163.40 zł
