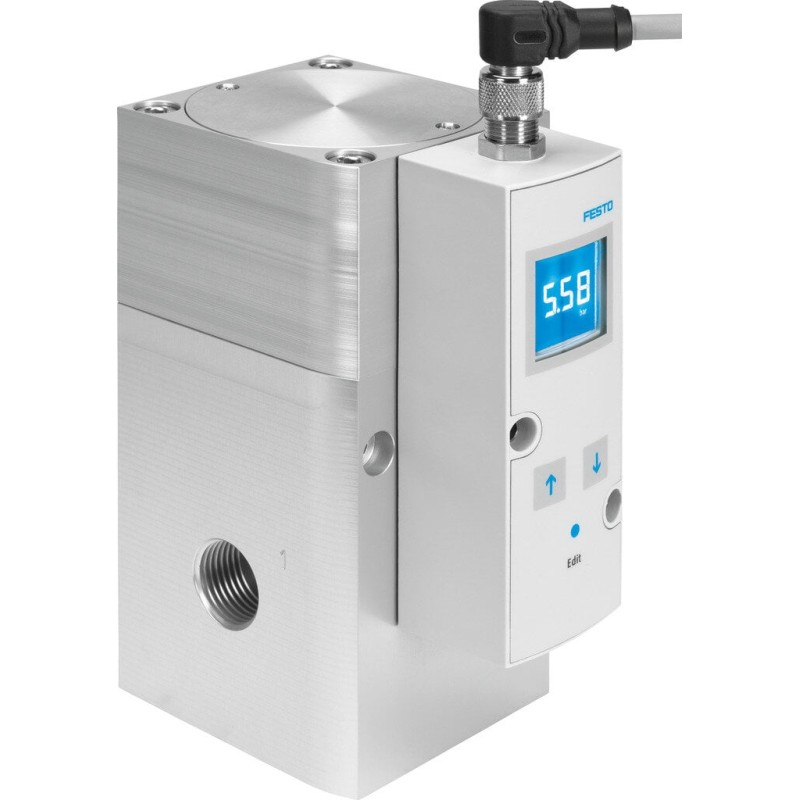

Zawór proporcjonalny ciśnienia VPPM-12L-L-1-G12-0L10H-A4P-S1C (575234), Festo OT-FESTO038500

zoom_in

Dane techniczne

Dane techniczne

Błąd liniowości FS 1 %
Ciśnienie wejściowe 1 0 ... 11 bar
Ciśnienie wejściowe 1 MPa 0 ... 1.1 MPa
Czas pracy ciągłej 100 %
Dokładność całkowita 1,25 %FS
Dopuszczenie RCM Mark, c UL us - Listed (OL)
Funkcja zaworu 3-drogowy zawór proporcjonalny ciśnienia
Histereza 0.5 %FS
Instrukcje dotyczące bezpieczeństwa Ustawienia bezpieczeństwa VPPM: Przy przerwaniu przewodu zasilającego ciśnienie wyjściowe nie jest regulowane.
Klasa odporności na korozję CRC 2 – Średnia odporność na korozję
Konstrukcja Uruchamiany pilotem zawór regulacyjny membranowy
Liniowość 1 %FS
Maks. histereza ciśnienia 0.05 bar
Maks. pobór mocy elektrycznej 12 W
Maks. pobór prądu 500 mA
Materiał obudowy Stop aluminium, Anodowanie
Medium robocze Sprężone powietrze wg ISO8573-1:2010 [7:4:4], Gazy obojętne
Normalny przepływ nominalny 7 000 l/min
Nr kat. OT-FESTO038500
Powtarzalność 0.5 %FS
Powtarzalność FS 0.5 %
Pozycja montażowa dowolny
Pozycja zabudowy Dowolna
Przyłącze elektryczne 8-pin, M12, Wtyczka
Przyłącze pneumatyczne 1 G1/2
Przyłącze pneumatyczne 2 G1/2
Przyłącze pneumatyczne 3 G1/2
Rodzaj sterowania Z pilotem
Rodzaj uszczelnienia miękki
Sposób kasowania Sprężyna mechaniczna
Sposób montażu Przy pomocy otworów przelotowych, Przy pomocy osprzętu, Do wyboru:
Sposób uruchomienia Elektryczny
Średnica nominalna dla zasilania 12 mm
Średnica nominalna odpowietrzenia 12 mm
Stopień ochrony IP65
Temperatura medium 10 ... 50 °C
Temperatura otoczenia 0 ... 50 °C
Tętnienie resztkowe 10 %
Typ wyświetlacza LCD z podświetlaniem tła
Uwaga dotycząca materiałów Zgodne z RoHS
Uwagi odnośnie medium roboczego Niemożliwa praca na powietrzu olejonym
Waga produktu 2 050 g
Współczynnik temperaturowy 0.04 %/K
Wyjście dwustanowe PNP
Zabezpieczenie przed odwrotną polaryzacją Dla wszystkich przyłączy elektrycznych
Zabezpieczenie przed zwarciem Dla wszystkich przyłączy elektrycznych
Zakres napięcia roboczego DC 21.6 ... 26.4 V
Zakres regulacji ciśnienia 0.1 ... 10 bar
Zakres regulacji ciśnienia MPa 0.01 ... 1 MPa
Zakres wejściowego sygnału analogowego 4 - 20 mA
Zakres wyjściowego sygnału analogowego 4 - 20 mA
Znak CE (patrz deklaracja zgodności) Wg dyrektywy EU-EMV
Znak KC KC-EMV

Opis produktu

Zawór proporcjonalny ciśnienia VPPM-12L-L-1-G12-0L10H-A4P-S1C firmy Festo, numer referencyjny 575234, zapewnia precyzyjną regulację ciśnienia w układach pneumatycznych oraz niezawodność w wymagających procesach produkcyjnych. Dzięki analogowemu wejściu sterującemu i kompaktowej konstrukcji, doskonale sprawdzi się w systemach, gdzie liczy się stabilność i szybka odpowiedź na zmiany obciążenia.

Opis konstrukcji i działania

Zawór został zaprojektowany do precyzyjnego sterowania ciśnieniem w układach pneumatycznych. Działanie opiera się na sygnale sterującym o charakterze analogowym, który reguluje przepływ medium i utrzymuje zadane ciśnienie na wyjściu. Dzięki modularnej konstrukcji i kompatybilności z systemami Festo, umożliwia łatwą integrację w istniejących instalacjach przemysłowych oraz szybką reakcję na zmiany warunków pracy.

Zastosowanie

Precyzyjne sterowanie ciśnieniem w układach pneumatycznych w automatyce przemysłowej
Regulacja siły i prędkości ruchu siłowników w procesach produkcyjnych
Układy testowe i aparatura badawcza wymagająca stabilnego ciśnienia

Cechy charakterystyczne

Precyzyjna regulacja ciśnienia dzięki sygnałowi sterującemu o charakterze analogowym
Szybka odpowiedź i stabilność ciśnienia przy zmianach obciążenia
Kompaktowa konstrukcja i łatwość integracji z istniejącymi układami
Współpraca z popularnymi standardami i złączami w portfolio Festo

Dane techniczne

Dlaczego warto wybrać ten model?

Renoma i wsparcie techniczne Festo na poziomie światowym
Precyzyjna regulacja ciśnienia, możliwość dostosowania do różnych zastosowań
Kompatybilność z istniejącymi instalacjami pneumatycznymi i łatwość integracji
Wytrzymałość i niezawodność w warunkach przemysłowych

FAQ

Czy zawór VPPM-12L-L-1-G12-0L10H-A4P-S1C jest kompatybilny z systemami sterowania Festo?

Tak, model ten został zaprojektowany z myślą o integracji z szeroką gamą rozwiązań Festo i standardowych układów pneumatycznych; przed użyciem warto zweryfikować zgodność z używanymi złączami i protokołami w instalacji.

Jakie zastosowania najlepiej wykorzystują ten model?

Idealny do precyzyjnego sterowania ciśnieniem w układach pneumatycznych, regulacji siły i prędkości ruchu siłowników, a także w układach testowych i aparaturze badawczej.

Cena netto /szt.

5823.90 zł

Cena brutto / szt.

7163.40 zł
