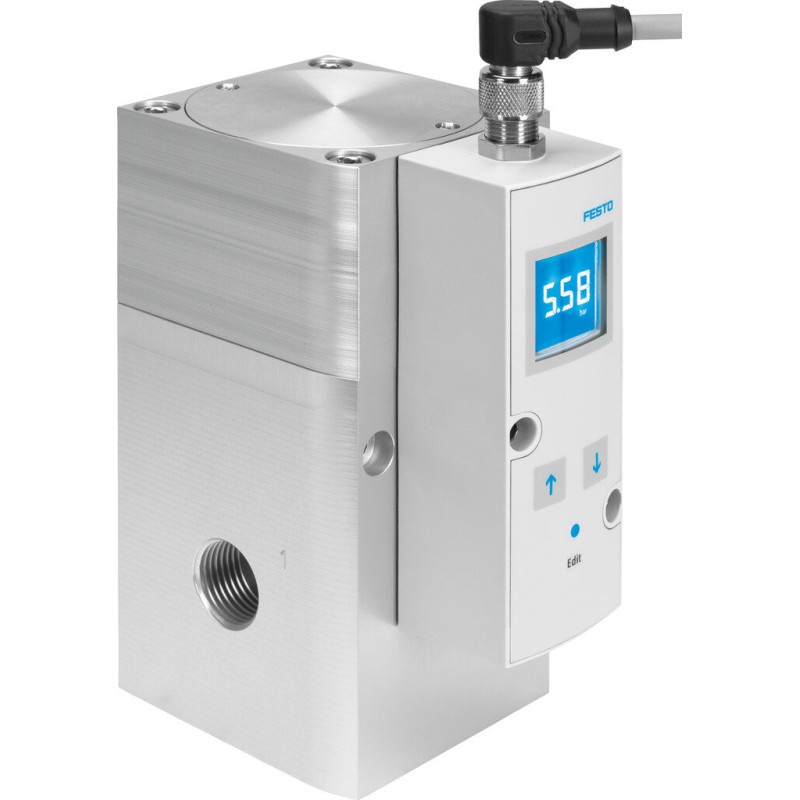

Zawór proporcjonalny ciśnienia VPPM-12L-L-1-G12-0L10H-V1P-S1C (575237), Festo OT-FESTO038501

zoom_in

Dane techniczne

Dane techniczne

Błąd liniowości FS 1 %
Ciśnienie wejściowe 1 0 ... 11 bar
Ciśnienie wejściowe 1 MPa 0 ... 1.1 MPa
Czas pracy ciągłej 100 %
Dokładność całkowita 1,25 %FS
Dopuszczenie RCM Mark, c UL us - Listed (OL)
Funkcja zaworu 3-drogowy zawór proporcjonalny ciśnienia
Histereza 0.5 %FS
Instrukcje dotyczące bezpieczeństwa Ustawienia bezpieczeństwa VPPM: Przy przerwaniu przewodu zasilającego ciśnienie wyjściowe nie jest regulowane.
Klasa odporności na korozję CRC 2 – Średnia odporność na korozję
Konstrukcja Uruchamiany pilotem zawór regulacyjny membranowy
Liniowość 1 %FS
Maks. histereza ciśnienia 0.05 bar
Maks. pobór mocy elektrycznej 12 W
Maks. pobór prądu 500 mA
Materiał obudowy Stop aluminium, Anodowanie
Medium robocze Sprężone powietrze wg ISO8573-1:2010 [7:4:4], Gazy obojętne
Normalny przepływ nominalny 7 000 l/min
Nr kat. OT-FESTO038501
Powtarzalność 0.5 %FS
Powtarzalność FS 0.5 %
Pozycja montażowa dowolny
Pozycja zabudowy Dowolna
Przyłącze elektryczne 8-pin, M12, Wtyczka
Przyłącze pneumatyczne 1 G1/2
Przyłącze pneumatyczne 2 G1/2
Przyłącze pneumatyczne 3 G1/2
Rodzaj sterowania Z pilotem
Rodzaj uszczelnienia miękki
Sposób kasowania Sprężyna mechaniczna
Sposób montażu Przy pomocy otworów przelotowych, Przy pomocy osprzętu, Do wyboru:
Sposób uruchomienia Elektryczny
Średnica nominalna dla zasilania 12 mm
Średnica nominalna odpowietrzenia 12 mm
Stopień ochrony IP65
Temperatura medium 10 ... 50 °C
Temperatura otoczenia 0 ... 50 °C
Tętnienie resztkowe 10 %
Typ wyświetlacza LCD z podświetlaniem tła
Uwaga dotycząca materiałów Zgodne z RoHS
Uwagi odnośnie medium roboczego Niemożliwa praca na powietrzu olejonym
Waga produktu 2 050 g
Współczynnik temperaturowy 0.04 %/K
Wyjście dwustanowe PNP
Zabezpieczenie przed odwrotną polaryzacją Dla wszystkich przyłączy elektrycznych
Zabezpieczenie przed zwarciem Dla wszystkich przyłączy elektrycznych
Zakres napięcia roboczego DC 21.6 ... 26.4 V
Zakres regulacji ciśnienia 0.1 ... 10 bar
Zakres regulacji ciśnienia MPa 0.01 ... 1 MPa
Zakres wejściowego sygnału analogowego 0 - 10 V
Zakres wyjściowego sygnału analogowego 0 - 10 V
Znak CE (patrz deklaracja zgodności) Wg dyrektywy EU-EMV
Znak KC KC-EMV

Opis produktu

Zawór proporcjonalny ciśnienia VPPM-12L-L-1-G12-0L10H-V1P-S1C – Festo

Zawór proporcjonalny ciśnienia VPPM-12L-L-1-G12-0L10H-V1P-S1C firmy Festo zapewnia precyzyjną regulację ciśnienia w układach pneumatycznych oraz niezawodność działania w automatyce przemysłowej. Idealny wybór do aplikacji wymagających płynnej sterowanej pracy i szybkiej reakcji.

Opis konstrukcji i działania

Zawór proporcjonalny ciśnienia VPPM-12L-L-1-G12-0L10H-V1P-S1C to element układu pneumatycznego, który umożliwia precyzyjną regulację ciśnienia za pomocą sygnału sterującego. Dzięki kompatybilności z rodziną VPPM oraz sprawdzonym rozwiązaniom Festo zapewnia powtarzalność ustawień i stabilność parametrów pracy w wymiennych konfiguracjach.

Urządzenie zostało zaprojektowane z myślą o łatwej integracji z istniejącymi instalacjami i systemami sterowania, co ułatwia modernizację procesów bez konieczności przebudowy całej infrastruktury pneumatycznej.

Zastosowanie

Precyzyjna regulacja ciśnienia w układach pneumatycznych w automatyce przemysłowej
Sterowanie siłownikami i urządzeniami pneumatycznymi wymagającymi stabilnego, regulowanego ciśnienia

Cechy charakterystyczne

Zawór proporcjonalny ciśnienia z serii Festo VPPM
Precyzyjna regulacja ciśnienia poprzez sygnał sterujący
Kompatybilność z modelem VPPM-12L-L-1-G12-0L10H-V1P-S1C
Łatwa integracja z istniejącymi układami pneumatycznymi i sterownikami PLC

Dane techniczne

Producent: Festo
Model: VPPM-12L-L-1-G12-0L10H-V1P-S1C
Katalogowy numer: 575237
ID produktu w sklepie: 199231

Dlaczego warto wybrać ten model?

Precyzyjna i stabilna regulacja ciśnienia w układach pneumatycznych
Sprawdzone, solidne rozwiązanie od renomowanego producenta Festo
Łatwa integracja z istniejącymi instalacjami i systemami sterowania
Modułowa konstrukcja ułatwia serwis i konserwację

FAQ

Czy ten zawór obsługuje sygnały sterujące o szerokim zakresie amplitudy?

Model VPPM-12L-L-1-G12-0L10H-V1P-S1C jest częścią serii VPPM, która została zaprojektowana do sterowania proporcjonalnego. Szczegółowe zakresy sygnałów sterujących należy zweryfikować w kartach technicznych producenta Festo.

Gdzie mogę znaleźć dokumentację techniczną i dane katalogowe?

Dokumentacja techniczna i karty katalogowe do modelu VPPM-12L-L-1-G12-0L10H-V1P-S1C są dostępne na stronie producenta oraz w sekcji produktu w pneumat.pl. Zalecamy pobranie najnowszych plików, aby potwierdzić zakresy ciśnienia, sygnałów sterujących i wymagane parametry montażowe.

Cena netto /szt.

5823.90 zł

Cena brutto / szt.

7163.40 zł
