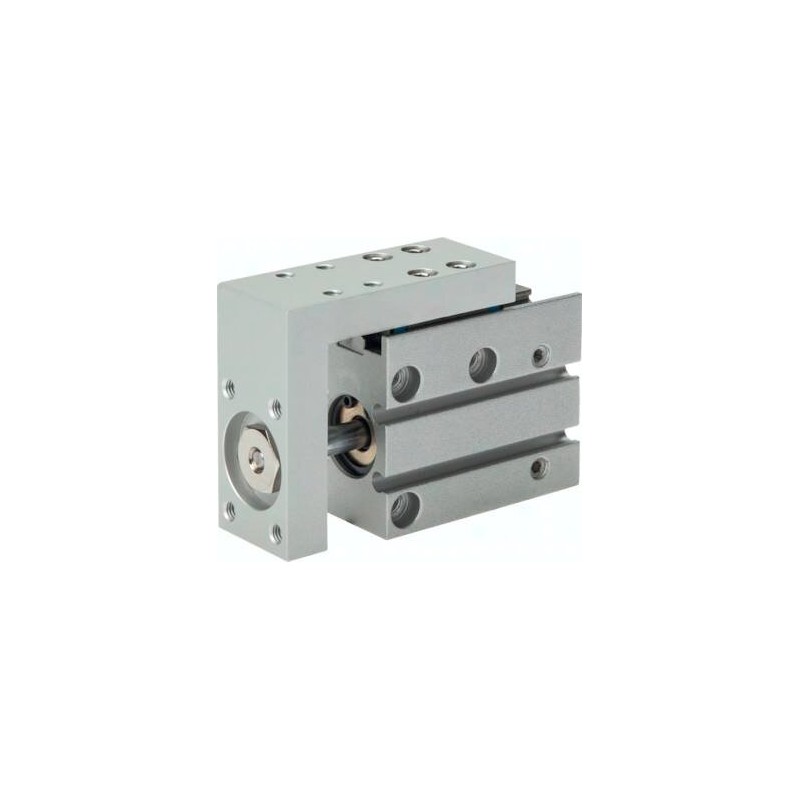

Kompaktowy wózek, tlok 16mm, skok 50mm EXH16/50

Name: Kompaktowy wózek, tlok 16mm, skok 50mm
SKU: EXH16/50
Availability: InStock

zoom_in

Dane techniczne

Dane techniczne

A 10 mm
B 12 mm
C 17 mm
E 5 mm
F 42 mm
Gwint G 56 mm
H 10 mm
I 5,5 mm
J 6x mm
K 27 mm
L 6,5 mm
LA 25 mm
LB 25 mm
LT 98 mm
M 25 mm
N 43,5 mm
Nr kat. EXH16/50
NS 60 mm
O 9 mm
P M 5
P1 M 4 (głęboki na 6)
P2 M 4 (głęboki na 10,0)
P3 M 4 (głęboki na 9,0)
P4 M 5
P5 7,5 (4,4 gleb.) mm
P6 4,3 mm
Q1 25 mm
Q2 53,5 mm
R1 16 mm
R2 26 mm
S 52,5 mm
Skok 50 mm
Średnica przewodu zewnętrzna D 11,5 mm
Średnica tłoka 16 mm
T 21,5 mm
U 17 mm
V 5,5 mm
W 27 mm
Waga 0,36 kg
X 14 mm
Z 16 mm

Opis produktu

Materialy:
Korpus i plyta: Aluminium eloksalowane, Tloczysko: Stal chromowana na twardo, tlok: Aluminium z wkladem magnetycznym, uszczelki: NBR / PUR
Zakres temperatury:
-10°C do maks. +70°C
Cisnienie robocze:
1,5 - 7 bar
Dopuszczalna energia kinetyczna:
Ø 6: 12,5 mJ, Ø 10: 25 mJ, Ø 16: 50 mJ, Ø 20: 100mJ
Wykonanie:
z tlokiem elektromagnetycznym
Zylinderschaltertyp:
D
Zalety:
wysoka sztywnosc, mozliwosc podlaczenia sprezonego powietrza z trzech stron, liczne mozliwosci mocowania, glówne wymiary identyczne z SMC seria MXH

Cena netto /szt.

1598.40 zł

Cena brutto / szt.

1966.03 zł
