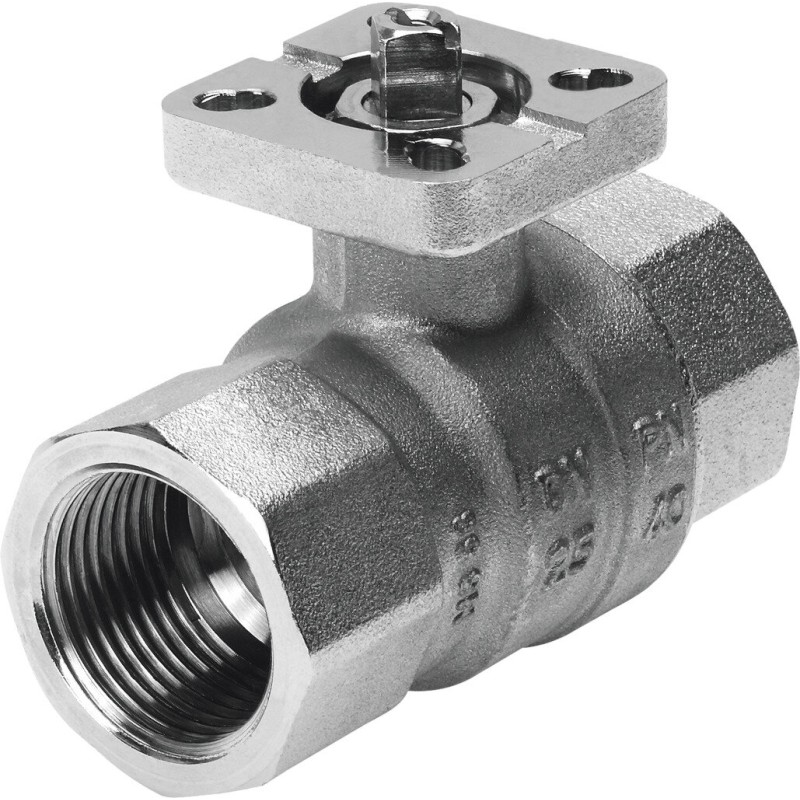

Zawór kulowy VAPB-1/2-F-40-F03 (534304) - Festo OT-FESTO007718

zoom_in

Dane techniczne

Dane techniczne

Ciśnienie znamionowe zaworu procesowego 40
Kierunek przepływu Rewersyjny
Klasa odporności na korozję CRC 1 – Niska odporność na korozję
Konstrukcja 2-drogowy zawór kulowy
Materiał kuli Mosiądz, Twarde chromowanie
Materiał obudowy Mosiądz, Niklowanie
Materiał uszczelnień HNBR, PTFE
Materiał wałka Mosiądz
Medium Sprężone powietrze wg ISO8573-1:2010 [-:-:-], Gazy obojętne, Woda, ciecze obojętne
Moment rozruchowy przy różnicy ciśnienia, ciśnienie nominalne, zawór procesowy PN 5 Nm
Moment zrywający przy różnicy ciśnień 1 MPa (10 bar, 145 psi) 3.5 Nm
Nr kat. OT-FESTO007718
Numer materiału dla kuli CW614N
Numer materiału dla obudowy CW617N
Numer materiału dla wałka CW614N
Pozycja zabudowy Dowolna
Przepływ Kv 17 m3/h
Przyłącze zaworu procesowego Rp1/2
Rodzaj uszczelnienia Miękkie
Rysunek otworowania kołnierza F03
Sposób montażu Zabudowa w linii
Sposób uruchomienia Mechaniczny
Średnica nominalna DN 15
Temperatura medium -20 ... 150 °C
Uwaga dotycząca materiałów Zawierają substancje PWIS, Zgodne z RoHS
W oparciu o normę ISO 5211
Waga produktu 400 g
Wskaźnik stanu załączenia Kierunek rowka = Kierunek przepływu

Opis produktu

Zawór kulowy VAPB-1/2-F-40-F03 (534304) od Festo

Zawór kulowy VAPB-1/2-F-40-F03 (534304) od Festo to kompaktowe, niezawodne rozwiązanie do precyzyjnego sterowania przepływem powietrza w układach pneumatycznych. Dzięki solidnej konstrukcji i łatwej obsłudze będzie skutecznym elementem automatyzacji na różnych liniach produkcyjnych.

Opis konstrukcji i działania

Zawór kulowy to mechanizm zasuwający, w którym ruchomy element kulowy reguluje przepływ medium poprzez otwieranie i zamykanie kanałów przepływowych. W przypadku serii VAPB rozwiązanie to zapewnia niezawodne zamknięcie oraz szybkie przełączanie. Dzięki precyzyjnemu wykonaniu i zastosowaniu materiałów odpowiednich do zastosowań przemysłowych, zawór VAPB-1/2-F-40-F03 stanowi trwałe wsparcie w układach pneumatycznych.

Zastosowanie

Sterowanie przepływem powietrza w układach pneumatycznych
Integracja w maszynach pakujących, przenośnikach i liniach montażowych
Wykorzystanie w aplikacjach wymagających szybkiego i precyzyjnego zamykania obiegu powietrza

Cechy charakterystyczne

Kompaktowa konstrukcja zapewniająca łatwą instalację w ograniczonych przestrzeniach
Niezawodność i stabilność działania w środowiskach przemysłowych
Kompatybilność z szerokim spektrum komponentów pneumatycznych i akcesoriów

Dane techniczne

Dlaczego warto wybrać ten model?

Renomowana marka Festo gwarantuje wysoką jakość i wsparcie techniczne
Kompaktowe wymiary ułatwiają integrację w ograniczonych przestrzeniach maszyn
Bezproblemowa kompatybilność z szeroką gamą układów i elementów pneumatycznych
Stabilne, długotrwałe działanie w typowych zastosowaniach przemysłowych

FAQ

Jak dobrać właściwą wersję zaworu z serii VAPB?

Należy odnieść się do specyfikacji producenta, uwzględniając ciśnienie robocze, typ sygnału sterującego oraz wymagany przepływ. W razie wątpliwości warto skonsultować się z naszym wsparciem technicznym.

Czy ten zawór jest kompatybilny z innymi elementami systemu pneumatycznego?

Tak, zawór VAPB-1/2-F-40-F03 został zaprojektowany do współpracy ze standardowymi komponentami pneumatycznymi i złączami stosowanymi w przemyśle. Przed integracją warto zweryfikować kompatybilność z konkretnymi modułami i armaturą w dokumentacji producenta.

Cena netto /szt.

122.57 zł

Cena brutto / szt.

150.76 zł
