Smarownica SY1 G 1/4, 0 - 12 bar - Metal Work

Nowy

zoom_in

keyboard_arrow_left

keyboard_arrow_right

Dane techniczne

Dane techniczne

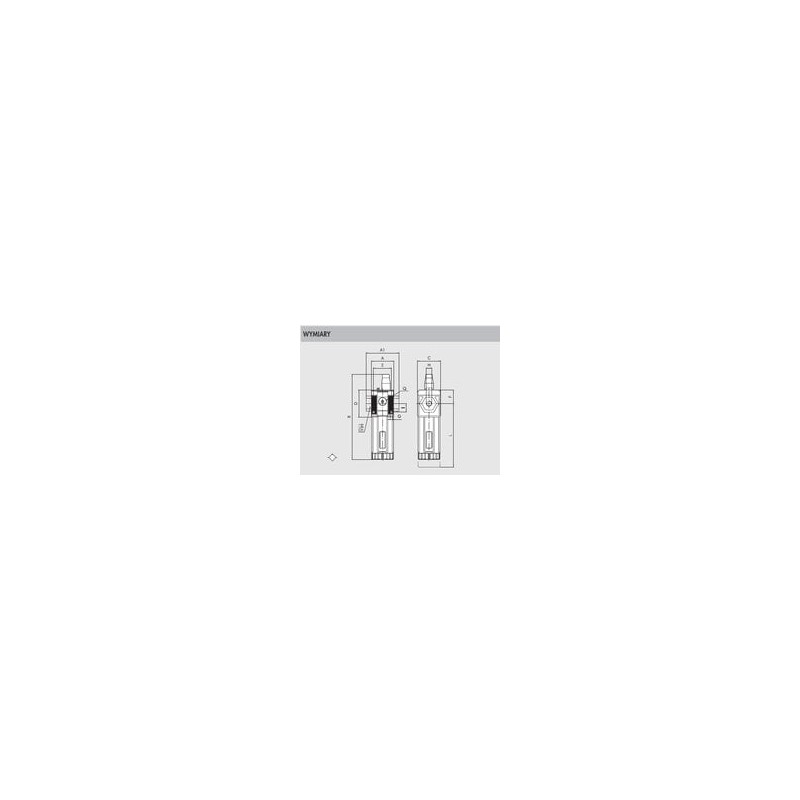

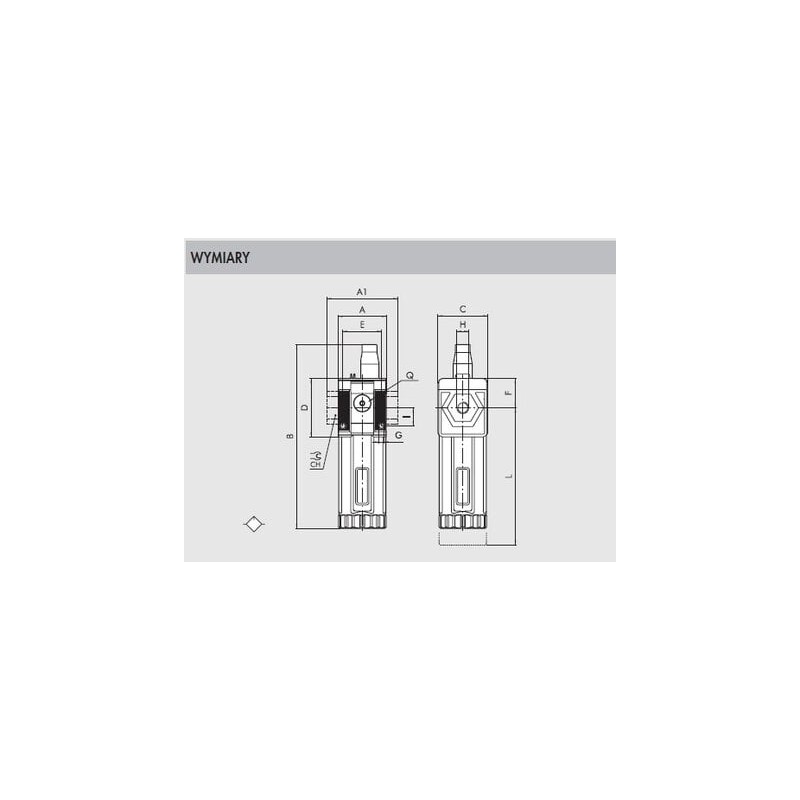

A 42 mm
B 162 mm
C 44 mm
D 51,5 mm
Dodatkowe przyłącze wyjściowe 1/8, z przodu i z tyłu
E 33,5 mm
F 25,8 mm
G otwór przelotowy dla śruby M4
I 16 mm
L 158 mm
Maksymalne ciśnienie wejściowe 15 bar
Medium robocze sprężone powietrze lub inne gazy neutralne
Nr kat. MW-5612L102
Oleje zalecane ISO i UNI FD22
Pojemność zbiornika oleju 60 cm3
Przepływ nominalny dla dodatkowego przyłącza wyjściowego przy 6,3 bar 450 Nl/min
Przepływ przy 6,3 bar ΔP=0,5 bar 1700 Nl/min
Przepływ przy 6.3 bar ΔP=1 bar 3000 Nl/min
Przyłącze gwintowane H 1/4
Przyłącze Q 1/8
Rodzaj smarowania mgłowy
Sposób montażu pionowo
Śruby do montażu ściennego dwie śruby M4
Waga 180 g
Wersja z ręcznym uzupełnianiem poziomu oleju
Zakres temperatur przy 10 bar od -10°C do 50°C

Opis produktu

Smarownica pneumatyczna to najprostsze i najszerzej stosowane
rozwiązanie zapewniające poprawne smarownie urządzeń
wykonawczych w instalacjach pneumatycznych. Wpływające do
smarownicy powietrze napotyka na kryzę, która kieruje jego strumień do
zwężki Venturiego. Wskutek spadku ciśnienia wytworzonego w zwężce
Venturiego olej jest zasysany ze zbiornika do wziernika kontrolnego
przez przewód i filtr ssący. Ilość kropli oleju wprowadzanego
strumienia powietrza jest dozowana przez iglicę regulacyjną.
Na tylnej oraz przedniej powierzchni smarownicy znajdują się przyłącza
pomocnicze (1/8” dla wielkości 1 oraz 1/4” dla wielkosci 2)
do podłączenia manometru, czujnika ciśnienia lub do dodatkowego
poboru powietrza.
