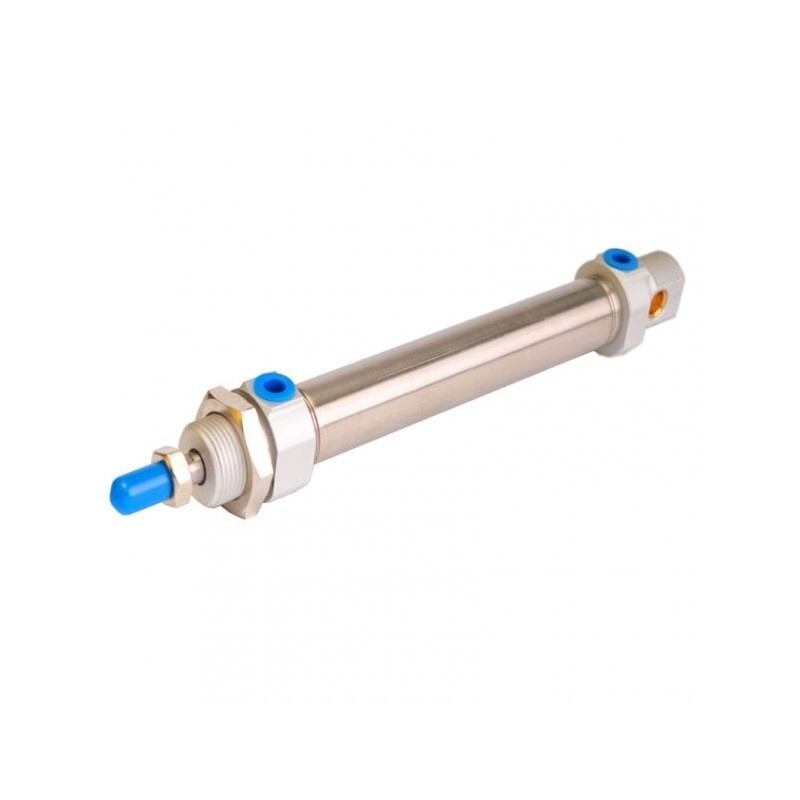

Siłownik ISO6432 D20x150 z magnesem i amortyzacją CADD-020-0150-MA

Siłownik ISO 6432 fi 20 mm o skoku 150 mm z wbudowanym magnesem i amortyzacją to kompaktowe rozwiązanie dla aplikacji automatyki wymagających precyzyjnego pozycjonowania i łagodnego wyhamowania ruchu.

Opis konstrukcji i działania

Siłownik wykonano zgodnie ze standardem ISO 6432 — ma smukłą, kompaktową obudowę i tłok osadzony w cylindrycznej tulei. Wbudowany magnes na tłoku umożliwia detekcję pozycji za pomocą zewnętrznych czujników magnetycznych, co ułatwia integrację z układami sterowania.

Amortyzacja końcowa zmniejsza udary przy zatrzymaniu tłoka, co wydłuża trwałość układu i poprawia jakość cyklu pracy w aplikacjach dynamicznych.

Zastosowanie

• Automatyka przemysłowa — pozycjonowanie, chwytaki i operacje montażowe.
• Linie pakujące i sortujące oraz urządzenia do manipulacji elementami, gdzie wymagana jest kompaktowa konstrukcja i wykrycie położenia.

Cechy charakterystyczne

• Zgodność ze standardem ISO 6432 — łatwa wymiana i montaż w systemach modułowych.
• Średnica tłoka fi 20 mm i skok 150 mm — kompromis między siłą a kompaktowością.
• Wbudowany magnes — umożliwia bezkontaktową detekcję położenia.
• Amortyzacja końcowa — redukcja drgań i obciążeń przy zatrzymaniu tłoka.
• Konstrukcja kompaktowa — oszczędność miejsca instalacyjnego.

Dane techniczne

Standard

ISO 6432

Średnica tłoka

fi 20 mm

Skok

150 mm

Wyposażenie

Wbudowany magnes, amortyzacja końcowa

ID produktu

2814

Dlaczego warto wybrać ten model?

• Precyzyjna detekcja położenia dzięki wbudowanemu magnesowi — ułatwia implementację czujników.
• Amortyzacja poprawia kulturę pracy i zmniejsza zużycie mechaniczne elementów.
• Zgodność z ISO 6432 gwarantuje wymienność i szeroką dostępność uchwytów montażowych.
• Kompaktowa budowa sprawdza się tam, gdzie przestrzeń instalacyjna jest ograniczona.

FAQ

Czy magnes pozwala na użycie standardowych czujników położenia?

Tak — wbudowany magnes umożliwia stosowanie zewnętrznych czujników magnetycznych (czujniki typu reed lub Hall) montowanych na korpusie siłownika do detekcji skrajnych lub pośrednich pozycji tłoka.

Jak dobrać siłownik do konkretnej aplikacji?

Dobór opiera się na wymaganej sile (zależnej od średnicy i ciśnienia roboczego), skoku, prędkości pracy oraz warunkach eksploatacji. W razie potrzeby skorzystaj z sekcji Wsparcie techniczne.

Wsparcie techniczne

W razie pytań dotyczących doboru, montażu lub integracji skontaktuj się z działem technicznym — dane kontaktowe znajdziesz na stronie produktu.
